Una buena refrigeración para el procesador (CPU), ya sea por aire con un disipador y ventilador, o por agua, es una necesidad a la que muchos usuarios no le prestan atención hasta que es demasiado tarde. La acumulación de calor en torno a los componentes —tarjeta gráfica, procesador, discos duros, placa, o fuente— hace que rindan peor, consuman más electricidad, y provocan una aceleración en su desgaste y una disminución de su vida útil.

Es muy habitual que las fuentes de alimentación dejen de funcionar, o que el equipo se apague por sí solo si el procesador llega a unos niveles de temperatura superiores a los máximos para su buen funcionamiento. Por ello es necesario mantener el equipo bien refrigerado con un disipador, y en la siguiente guía encontraréis las mejores opciones para mantener vuestros componentes en temperaturas adecuadas.

Podéis consultar otros artículos de componentes:

Cómo elegir la mejor refrigeración para tu equipo

/storage/geek/posts/2017/02/28/maxresdefault.jpg
Ampliar t

Al final del artículo podréis encontrar las recomendaciones en torno a lo que debéis buscar en el terreno de la refrigeración. Primeramente, y para los que ya sepáis sobre este tema y tengáis más o menos claro qué necesitáis, veréis las mejores opciones. Como siempre, tomadlo como orientativo ya que hay infinidad de productos, buenos y malos, y es difícil hablar de todos ellos en un solo artículo.

Me voy a centrar en varios componentes: disipadores con ventiladores de procesador, sistemas de refrigeración líquida y ventilación de la caja de PC —también llamado gabinete en América—. En el mercado hay cientos de soluciones de refrigeración, y sería imposible incluir todas las buenas en el artículo, además atendiendo a que muchas veces no todas están disponibles en todas las regiones.

Toda refrigeración implica algún tipo de ventilador para introducir aire frío o extraer el caliente, tanto del equipo como de la CPU. Por lo tanto tendréis que buscar un término medio entre el ruido que estáis dispuestos a soportar y la temperatura a la que estará vuestro equipo o procesador, y el presupuesto que tengáis.

Nota: si veis alguna cosa errónea en este artículo, no queda clara o estáis en desacuerdo, por favor indicadlo en los comentarios y ayudadnos a mejorarlo. Intentad mantener una actitud positiva y colaboradora, que de personas con actitudes negativas y destructivas ya está lleno el mundo. Hablando se entiende la gente, y siempre es posible que saquéis conclusiones alejadas de lo que queremos transmitir en el artículo.

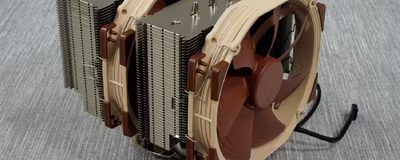

Refrigeración por aire, disipadores o ventiladores de CPU

/storage/geek/posts/2017/02/28/crr_46.jpg
AnandTech t

Los más comunes y que no necesitan presentaciones. Consisten casi todos en un bloque de metal conductor del calor que aleja el calor generado por el procesador a través de varios caloductos, y se disipa con un ventilador. Algunos cuentan con dos ventiladores, uno para introducir aire frío y otro para extraer el aire caliente en el bloque de refrigeración. En algunos casos pueden ser disipadores pasivos (que no incluyen ventilador), pero suelen ser bastante más caros.

Los ventiladores silenciosos suelen ser peores para refrigerar, por lo que si quieres hacer overclocking tendrás que buscar otras opciones, y no necesariamente pasa por escoger refrigeración líquida ya que incluyen también ventiladores.

Disipadores de hasta 30 euros

Los siguientes ventiladores son una opción económica para procesadores de bajo consumo, como por ejemplo un Core i5 o i7, o cualquier Ryzen al que no se haga overclocking. Los hay de pequeño tamaño para los mini-PC, y de mayor tamaño con un funcionamiento generalmente silencioso. Son especialmente baratos y con buena relación calidad-precio.

Mi recomendación es que, antes de comprar uno de estos disipadores, probéis el que venga de serie con vuestro procesador. Si es el de un Ryzen 3, hará cierto ruido agudo que puede ser molesto y sería recomendable uno de estos si os molesta. Si es un procesador Intel de 8.ª generación, seguramente os sirva el ventilador de serie. En caso de que sea un procesador Core de generaciones anteriores, salvo que el equipo sea, por ejemplo, para una oficina, deberíais comprar un disipador distinto.

Enermax ETS-N30R-HE

Enermax ETS-N30R-TAA

Raijintek Juno X

El Juno X tiene un pequeño tamaño de 110 x 110 x 50 mm (an. x pr. x al.), y está hecho de aluminio en forma cilíndrica, tanto las aletas como la base. Está diseñado para procesadores de hasta 70 W de TDP, y por su tamaño es ideal para los mini-PC.

El ventilador en la parte superior es de 92 x 92 x 25 mm con rodamientos hidráulicos, y tiene el mismo color que la iluminación led que le acompaña —en rojo, verde o azul—. Funciona con un conector de cuatro pines entre los 1200 y 2500 RPM, con un ruido máximo de 26 dBA.

Cooler Master Hyper TX3i

Deepcool Gammaxx 400

Arctic Freezer 12

Arctic Freezer i32

Thermaltake Contac Silent 12

Raijintek Zelos

Antec A30

El A30 es un modelo de baja altura, unos 140 mm, con un ventilador de 92 mm silencioso con una velocidad de 1750 RPM y un ruido de 20 dB. Su velocidad es fija al usar un conector de tres pines, y sirve a la perfección para cualquier equipo con un procesador de bajo TDP, como un Pentium, Core i3 o Core i5.

Cooler Master Hyper T4

Arctic Freezer 7 PRO Rev. 2

Be Quiet! Pure Rock Slim

El Pure Rock Slim es un disipador de pequeño tamaño, de 125 mm de altura, que a pesar de ello es capaz de refrigerar procesadores con un TDP de hasta 120 W, y por tanto es buena opción incluso para un Core i7. El ventilador incluido es de 92 mm silencioso con un conector de cuatro pines para regulación PWM, y cuenta con tres caloductos o heat pipes de cobre de 6 mm de diámetro. Puede girar hasta a 2000 RPM manteniendo un bajo ruido de 25.4 dB.

Disipadores de 30 a 60 euros

Estos disipadores permiten un funcionamiento a bajas temperaturas de los procesadores, y pueden usarse con las CPU más potentes del mercado. También permiten una cantidad de overclocking moderado manteniendo bajas temperaturas y un nivel de ruido aceptable. Son innecesarios para equipos normales, aunque pueden ser interesantes si no se contempla en un momento dado subir el procesador pero no se descarta hacerlo en un futuro.

Arctic Freezer 33 eSports

El Freezer 33 eSports cuenta con un grueso bloque disipador de aluminio de 49 aletas de 0.5 mm de grosor, y está atravesado por cuatro caloductos de cobre, haciendo contacto directo con el procesador. Es relativamente pequeño para lo que puede disipar, llegando hasta los 320 W de TDP, pero Arctic recomienda no superar los 210 W. Incluye dos ventiladores de 120 mm con rodamientos hidrodinámicos que funcionan entre los 200 y 1800 RPM, con un nivel de ruido de 25 dB.

En la caja se incluye la tornillería y piezas para usarlo con todas las placas base de Intel y de AMD de los últimos años, incluido los de zócalo AM4 y TR4, para los Ryzen y los Ryzen Threadripper. Los ventiladores están disponibles en color rojo, blanco, amarillo y verde.

Cooler Master Hyper 212X

Cooler Master Hyper 412S

Thermalright True Spirit 120 Direct

El True Spirit 120 Direct es un modelo con ventilador de 120 mm, y el clip se puede utilizar con uno de 140 mm. La altura del disipador se sitúa en torno a los 150 mm, y permite refrigerar hasta un TDP de 160 W. El ventilador funciona entre las 600 y 1300 RPM, moviendo de 36.2 a 78.5 m³/h de aire, y un ruido entre los 16 y 25.4 dB, lo cual es relativamente bajo. El disipador dispone de cuatro caloductos de cobre de 6 mm bañados de níquel, haciendo contacto directo con el procesador.

Arctic Freezer 33

Arctic Freezer 33 Plus

Arctic Freezer i32 Plus

Scythe Ashura

Thermalright AXP-100H Muscle

El disipador AXP-100H Muscle es uno de los más interesantes para ciertos mini-PC de placa mini-ITX ya que cuenta con una altura de solo 65 mm, y su nivel de ruido que va desde los 22 a los 30 dBA, por lo que también puede ser una opción para un HTPC en el salón. Sirve para enfriar una potencia calorífica de 180 W, por lo que también permite cierto nivel de overclocking, y utiliza un conector de cuatro pines con regulación de voltaje para que el ventilador funcione entre los 900 y 2500 RPM. El bloque de disipación incluye seis caloductos o heat pipes bañados en níquel con base de cobre de contacto directo, además de incluir un diseño de 40 aletas de aluminio aunque el grosor del disipador no sea excesivo.

Arctic Freezer 33 TR

El Freezer 33 TR es compatible con los zócalos SP3 y TR4 para los procesadores de hasta 16 núcleos físicos de AMD, pero también incluye anclajes para los AM4 y LGA 2011/2066. Esta refrigeración tiene un tamaño de 155 × 123 × 89 mm, con un sistema de 49 aletas con un grosor de 0.4 mm.

Dispone de un ventilador de 120 mm con un motor de tres fases y rodamientos hidrodinámicos mejorados para un funcionamiento silencioso entre los 200 y 1800 RPM. Está diseñado para disipar un TDP de hasta 320 W gracias a sus cuatro caloductos de cobre de 4 mm de contacto directo y amplia base, aunque se recomienda su uso en torno a los 200 W.

Antec C400

Noctua NH-L12

Enermax ETS-T40-TB

Cryorig H5

Noctua NH-U12S

Noctua NH-U12S SE-AM4

Noctua NH-U9DX i4

Noctua NH-L9X65

Noctua NH-L9X65 SE-AM4

Thermalright Macho HR-02 Rev B

La refrigeración Macho HR-02 se puede utilizar con o sin el ventilador que se incluye en la caja.

Disipadores de más de 60 euros

La siguiente refrigeración por aire es la mejor del mercado, y está orientada a equipos de overclocking. Pueden disipar altas temperaturas, y el funcionamiento será generalmente algo ruidoso debido a ello, pero no excesivamente. Si se quiere más potencia en el PC, se va a consumir más energía, que se transforma en calor, y ese mayro calor es inevitable que haga que los ventiladores funcionen a más velocidad y genern más ruido. En un equipo normal es innecesario estos disipadores.

Be Quiet! Shadow Rock TF2

El Shadow Rock TF 2 es una refrigeración de perfil bajo. Tiene un tamaño de 112 x 165 x 137 mm (al. x pr. x an.), con un diseño que evita que choque con los módulos de memoria. El disipador está hecho de aluminio con base de cobre, e incluye cinco tubos de 6 mm.

El ventilador superior es de 135 mm, y gira hasta a 1400 RPM, con un consumo en torno a los 1.3 W, y dispone de rodamientos lubricados silenciosos. El nivel de ruido del ventilador alcanza los 24 dB, que es bajo por sí solo. Puede utilizar para disipar un TDP de hasta 160 W. Se vende con adaptadores para todos los zócalos del mercado, incluido el AM4 de AMD.

Raijintek Leto Pro RGB

El Leto Pro RGB es un disipador de doble ventilador con iluminación RGB que funcionan entre los 800 y 1800 RPM con un ruido máximo de 26 dB. No es demasiado alto, con 155 mm, y está hecho de aluminio y lo atraviesan seis caloductos de cobre de 6 mm, por lo que da buena disipación para utilizar en procesadores de overclocking.

MSI Core Frozr L

Thermalright AXP-100RH

Noctua NH-U14S

Noctua NH-D14

Noctua NH-D15S

Noctua NH-D15

Noctua NH-D15 SE-AM4

Phanteks TC14 Premium Edition

Be Quiet! Dark Rock Pro 3

Cryorig R1 Ultimate

Be Quiet! Dark Rock TF

Thermalright Le Grand Macho RT

Noctua NH-U12S TR4-SP3

Noctua NH-U14S TR4-SP3

Refrigeración líquida

/storage/geek/posts/2017/09/09/thermaltake-water-3-0-riing-led-rgb-360.jpg
Ampliar t

La refrigeración líquida no es necesariamente silenciosa puesto que el radiador necesita ventiladores para disipar el calor extraído del procesador y transportado por el líquido refrigerante mediante la bomba que incluyen. Las temperaturas a las que suele quedar la CPU usando refrigeración líquida van desde los 5 ºC sobre la temperatura ambiente cuando la CPU está en reposo hasta los 30 o 40 ºC cuando se hace un fuerte overclocking.

A continuación tenéis algunos sistemas integrados (AIO) de refrigeración líquida, que incluye un radiador, ventiladores, y la bomba de agua ya premontadas. Se pueden crear sistemas de refrigeración líquida más económicos por uno mismo, pero queda fuera del ámbito de este artículo.

Thermaltake Floe Riing RGB 240 TT Premium Edition

La refrigeración líquida Floe Riing RGB TT Premium incluye iluminación mediante ledes RGB en la bomba de agua y los ventiladores del radiador. Esta RL incluyen un controlador digital de iluminación que permite añadir hasta cinco dispositivos para realizar efectos de luz y personalizarlos al máximo.

La bomba de agua dispone de una base de cobre para maximizar la transferencia de calor, y utiliza unos tubos de alta durabilidad con un recubrimiento de tela trenzada. El radiador está hecho de aluminio, y los ventiladores funciona entre los 500 y 1500 RPM e incluyen rodamientos hidráulicos.

Con la refrigeración se incluyen los adaptadores para instalarlo en las placas de Intel de los últimos años, incluido el zócalo LGA 2066 de los procesadores Core X, y también para todos los zócalos habituales de AMD, incluyendo el AM4, aunque no sirve para el TR4 de los procesadores Threadripper.

Be Quiet! Silent Loop, 240 mm

Be Quiet! Silent Loop, 280 mm

Be Quiet! Silent Loop, 360 mm

Enermax Liqmax II 240

Enermax Liqmax II 120

Thermaltake Water 3.0 Riing RGB 240

Cooler Master MasterLiquid Pro 240

Cooler Master Seidon 120V Ver.2

ID-Cooling FrostFlow 240L

Puedes leer nuestro análisis del FrostFlow 240L.

Corsair Hydro Series H60

Corsair Hydro Series H100i v2

Antec Mercury 360

Alphacool Eisbaer 420

El Eisbaer 420 dispone de un radiador con tres ventiladores de 140 mm que no entrarán en muchas cajas, y al igual que otros de sus productos, la tubería se puede abrir para usarlo de base de un sistema de refrigeración líquida más personalizado.

La bomba dispone de una base de contacto hecha de cobre, y la compañía indica que este sistema es bueno para sistemas exigentes, en los que sea más interesante usar un radiador grande de tres ventiladores de 140 mm que varios radiadores. Por ejemplo, en disposiciones de varias tarjetas gráficas, o con dos procesadores en placas base Xeon gracias a sus capacidades de expansión.

Los ventiladores tienen un ruido máximo de 29 dB, suficientemente silencioso —aunque todo suma al nivel sonoro total del PC—, y el radiador tiene un tamaño de 144 × 489 × 30 mm, mientras que la bomba mide 67.5 × 66 × 66 mm y se puede ver el interior. Dispone de las sujeciones para casi todos los zócalos de los últimos años, incluido el AM4 de AMD o el LGA 2066 de Intel, aunque no es compatible con el TR4 de los Ryzen Threadripper.

Ventiladores para cajas (gabinetes)

/storage/geek/posts/2017/09/09/omega-rgb-fans-10.jpg
Ampliar t

Las cajas suelen disponer de diversas ubicaciones para ventiladores, siendo las más comunes la frontal, lateral izquierdo y trasera, pero también se pueden incluir en la zona inferior, lateral derecho y superior. No necesitamos cubrir hasta el último hueco con un ventilador en un PC normal, pero si optáis por hacer overclocking de CPU o GPU sin duda lo necesitaréis.

Lo más recomendable es adquirir una caja de PC que ya cuente con los ventiladores que sean necesarios, pero por si acaso necesitáis alguno más o no los incluye, podéis comprar alguno de los siguientes. Son de los mejores. Las versiones PWM permiten regular la velocidad si se conectan a una toma libre de la placa de cuatro pines, aunque también se pueden conectar a una toma de la fuente de alimentación con algún adaptador, pero se pierde la regulación salvo que incluya un regulador propio para ello.

Básico

Regulables

Silenciosos

Ventilación de la caja (gabinete)

/storage/geek/posts/2017/08/19/img_1429.jpg
Ampliar t

Aunque no se dé mucha gente cuenta de ello, hay cierta ciencia detrás de la disposición de los ventiladores en las cajas. Su posición suele estar orientada a facilitar el movimiento del aire en torno a los componentes y en la dirección del movimiento del aire caliente —hacia arriba—.

Los ventiladores frontales y laterales suelen estar situados en la zona baja y su función es la de introducir aire fresco. Los laterales son necesarios para enfriar y proporcionar aire renovado a las tarjetas gráficas o a la CPU. Por contra, los ventiladores de la parte trasera y superior tienen como objetivo extraer el aire caliente generado por los componentes del PC. Diversas cajas cuentan con ventiladores adicionales, como específicos para la zona en la que se sitúan discos duros y SSD, pero suelen ser en las cajas más caras o gama alta.

/storage/geek/posts/2017/08/19/img_1468.jpg
Ampliar t

Actualmente, debido al menor consumo de procesadores y tarjetas gráficas, con disponer de una caja con uno o dos ventiladores —según se tenga o no una tarjeta gráfica pinchada— suele ser más que suficiente hasta que que se invierte en equipos más potentes, o se quiere en un futuro realizar overclocking, disposiciones multi tarjeta gráfica, o similar, que consuman más y por tanto generen más calor.

En equipos de gama baja y en muchos de gama media, si no se quiere gastar mucho dinero en la caja y los ventiladores siempre se puede hacer un truco —que tampoco lo es mucho—. Para evitar la acumulación de calor en los componentes lo mejor es evitar tener la caja cerrada, y por lo tanto tener quitada siempre la tapa del lateral que da acceso a los componentes es una solución económica. Las desventajas es que se escuchará más el ruido de los componentes —fuente, ventilador de CPU, ventilador de la gráfica—, pero ante presupuestos reducidos hay que ingeniárselas para que los componentes duren el mayor tiempo posible y no mueran en verano.

Para permitir el flujo adecuado del aire dentro de la caja es muy importante tener organizados los cables que van de la fuente al resto de componentes. Si se introduce aire con un ventilador frontal y resulta que está enviando el aire frío a un amasijo de cables, se estará distribuyendo bastante mal. El frontal tiene que proporcionar aire renovado y dirigido sin trabas hacia la tarjeta gráfica. Hay multitud de herramientas para organizar los cables dentro de la caja, y la mayoría de las cajas ya están preparadas para ello con una zona de gestión de cables en la tapa derecha.

Presión positiva y negativa

/storage/geek/posts/2017/08/19/img_1495.jpg
Ampliar t

Que los ventiladores muevan hacia dentro de la caja más aire que la que los otros ventiladores extraen genera una presión positiva, mientras que si hay más volumen de aire movido hacia fuera de la caja la presión es negativa. El volumen de aire introducido o extraído depende del tamaño de los ventiladores y sus velocidades de funcionamiento. Tener una presión neutra no suele ser la mejor opción para refrigerar el equipo.

Con presión positiva se consigue un mejor movimiento del aire por la caja ya que intentará salir por cualquier agujero o resquicio que tenga la caja, lo que contribuye a expulsar el aire caliente. Es una disposición normal para la refrigeración de la caja, en la que además se consigue que no se acumule más polvo del debido en su interior.

La presión negativa suele ser la preferida para los que incluyen tarjetas gráficas medianamente potentes. Al extraer más aire de la caja del que se introduce, se crea un vacío parcial en su interior, lo cual mejora la convección del calor a través del aire y se mejora la temperatura en el interior de la caja. Como punto en contra tiene que habrá que limpiar más a menudo los ventiladores y el interior de la caja en general. Suele ser la utilizada para los PC para juegos/gaming con altos requisitos de consumo —que se le haya hecho overclocking o se tengan dos o más tarjetas gráficas—.

Limpieza de los ventiladores

/storage/geek/posts/2017/08/19/20140429_105158.jpg
Ampliar t

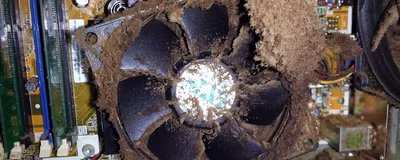

No tengo que decir que el polvo es un mal amigo de cualquier dispositivo electrónico, y en el caso de un PC todavía más. La acumulación de polvo en torno a los ventiladores hará que muevan menos volumen de aire y por lo tanto la refrigeración de la caja sea peor. Por eso habrá que limpiarlos periódicamente, siendo recomendable una limpieza del equipo cada seis meses —por experiencia propia—, sobre todo si se le da mucho uso.

Refrigeración de la CPU

Elección de una refrigeración por aire

/storage/geek/posts/2017/08/19/img_1802.jpg
Ampliar t

Cuando se va a comprar un procesador, en la mayoría de las ocasiones vienen en una caja junto con un disipador o bloque de refrigeración con un ventilador ya colocado. Muchos usuarios descartan esa refrigeración y prefieren comprar una a parte que sea mejor. Pero no tan rápido. Puesto que ya se ha pagado por ella —los procesadores sin caja salen más baratos pero son más difíciles de encontrar en tiendas—, ¿no sería bueno darles una oportunidad?

La refrigeración que incluyen Intel y AMD suelen ser suficientes para refrigerar un procesador al que no se le aplique overclocking, aunque pueden resultar más ruidosos que otros que cuesten 15 o 20 euros. Todo depende también dela caja de PC, lo bien que amortigüe el ruido, y lo bien que tengáis refrigerado el interior. Con ciertos procesadores Ryzen de AMD se proporciona un refrigerador mejor de lo normal, que pueden servir para un funcionamiento silencioso incluso con una ligera subida del procesador.

Para elegir una buena refrigeración por aire o disipador primero hay que conocer la altura máxima de ventilador de CPU que permite instalar la caja, y sus dimensiones. Sobre todo hay que fiajrse dónde están situados los conectores de alimentación de la placa para que os deje espacio para poner y quitar los cables si lo necesitáis. Algunos ventiladores son enormes bloques que prácticamente oscurecen la zona superior de las placas dentro de la caja, dejándola inaccesible.

También hay que comprobar que no choque con los disipadores de la memoria, en caso de que éstas dispongan de ellas (algo normal que tengan a partir de 2100 MHz). El montaje suele ser bastante sencillo en los básicos, y los más caros o pesados necesitan ser asegurados por detrás de la placa, pero generalmente viene bien explicado en el manual de montaje del producto. En ciertos modelos incluso se proporciona un destornillador más alargado de lo normal u otro material necesario para el montaje.
