Las placas base —también conocidas como placas madre o tarjetas madre en América, y motherboard en inglés— son el elemento central de cualquier PC. No suele haber grandes diferencias de calidad entre ellas a igualdad de precio y, si bien pueden variar en el chipset que implementan para realizar el control de los distintos elementos, ese chipset viene especificado por las compañías de procesadores.

Los fabricantes pueden añadir características adicionales, como un mejor chip de audio o de red, añadir más o menos ranuras PCIe y de almacenamiento como M.2, o incluso añadir ledes para las placas para jugones. Pero el sector de las placas base está muy maduro y casi todas tiene buena calidad. Puede haber algún modelo concreto que salga malo, pero generalmente tiene que ver cuando se le da un uso menos común como subir las frecuencias del procesador.

Podéis consultar otros artículos de componentes:

Nota: si veis alguna cosa errónea en este artículo, no queda clara o estáis en desacuerdo, por favor indicadlo en los comentarios y ayudadnos a mejorarlo. Intentad mantener una actitud positiva y colaboradora, que de personas con actitudes negativas y destructivas ya está lleno el mundo. Hablando se entiende la gente, y siempre es posible que saquéis conclusiones alejadas de lo que se quiere transmitir en el artículo.

Cómo elegir tu placa base

e73becaa01fd8b8510813abb9eb82174fcd4ff0cd8617e19baafe44401b16796.avif

Los fabricantes de placas base ponen el nombre del chipset en el nombre de la placa base, y este chipset va a definir las conectividades de la placa así como su orientación de uso: normal, gaming, overclocking, o más habitual un modelo mixto overclocking/gaming.

La diferencia entre una placa normal y otra de overclocking está en la calidad de sus componentes —condensadores, protección frente a interferencias, adaptación para refrigeración líquida, otros— para permitir el objetivo de realizar aumentos de frecuencia estables a procesador y memoria. Suelen ser placas que se venden a partir de los 150 euros.

El chipset de las placas base determina el tipo de procesador que acepta la placa, cuántos puertos USB puede soportar, cuánta memoria RAM puede manejar, o las conexiones de tarjeta gráfica que soporta. A la hora de elegir una placa base habrá que pensar en qué se quiere incluir de RAM, discos duros, SSD, tipo y número de tarjetas gráficas, etc.

A continuación habrá que elegir una que se amolde al presupuesto que se tenga. No hay diferencia notable de calidad entre una placa base cara —por encima de los 200 euros, que no sea de overclocking— y otra barata —una de 80 euros—, solo de conexiones y posibilidades de expansión. En el caso de que queráis una placa para overclocking, sí que hay que tener más cuidado a la hora de realizar la elección.

Claro que hay excepciones y puede salir alguna mala a algún fabricante, pero no suele ser habitual. Para este artículo de placas base voy a proporcionar varias compras que creo interesantes según el zócalo del procesador, que será el primer filtro que os interese establecer a la hora de comprar una placa base, y basándome en nuestras recomendaciones de mejores procesadores del momento.

Tamaño de las placas base

taman__os-de-placas-base.avif

Las placas base se ofrecen en varios formatos para poder usarse en distintos tamaños de PC. Sus tamaños están estandarizados para que entren sin problemas en las cajas de PC, aunque haya fabricantes que puedan estirar un poco cada uno de los tamaños según sus necesidades. Los tamaños más comunes son:

  • ATX: mide generalmente 305 × 244 mm, y es el tamaño que ofrece más posibilidades de ampliación. Son más caras por lo general que otros formatos más pequeños y en muchos casos un usuario normal no las va a necesitar.
  • Micro-ATX: miden normalmente 244 × 244 mm, y es el tamaño recomendado para la mayoría de los usuarios y también por tener un precio más comedido.
  • Mini-ITX: mide 170 × 170 mm, y están destinadas a mini-PC de todo tipo, incluidos los barebones o centros multimedia, e integran conectividad wifi y Bluetooth por lo general.
  • Extended ATX (E-ATX): mide 305 × 330 mm, y cuando se mete mucha electrónica en una placa base o disponen de sockets/zócalos de mayor tamaño, las placas base también tienen que ser más grandes de lo estándar. El E-ATX tiene un tamaño de

Hay otros tamaños de placas base bastante menos comunes, como flex-ATX, pero poca gente las va a necesitar y por tanto no quedan recogidas en este artículo, que está orientado a un uso generalista, profesional o juegos de los equipos.

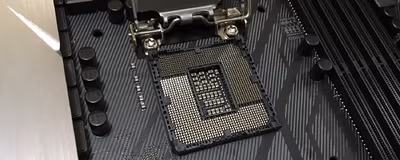

¿Qué placa base (chipset) necesita mi procesador?

chipet_z370.avif

Si tienes mirado algún procesador específico necesitarás saber qué chipsets son compatibles con él para elegir una placa base adecuada. Más abajo resumo en una tabla los procesadores y chipsets que están actualmente en el mercado. Ten en cuenta que la elección del chipset también depende de la orientación del equipo y no incluyo todos los que son compatibles con el procesador sino los que recomiendo mirar para ellos. Generalmente el nombre del chipset se indica en el nombre de la placa base.

Si queréis montar un equipo recortando gasto, no hay nada que prohiba combinar una placa base barata de 70 euros con un procesador Core i7 de 300 euros. Lo único que os limitará en esa elección es la capacidad de subir frecuencias al procesador o la velocidad de memoria que se puede usar en la placa base.

En cuanto a la compatibilidad con Windows 11, todas las placas base de este artículo son compatibles con TPM 2.0. Generalmente los chipsets económicos solo tendrán el cabezal para poner una tarjeta TPM que se compra aparte, mientras que las más caras el TPM 2.0 estará integrado directamente en la placa base. Eso lo tendréis que consultar en la descripción de la placa base. Ante cualquier duda, preguntadme en los comentarios.

ProcesadorRecomendadoOpcional
AMDRyzen 3, Ryzen 5, Ryzen 7B550X570
AMDRyzen 5/7, series 7000/9000B650, B650E, B850, X670, X870—
AMDRyzen 9, series 7000/9000X670, X670E, X870, X870EB650, B650E
IntelCore i9 (12.ª gen. o más)B760Z790, Z690
IntelCore i3, Core i5, Core i7 (12.ª gen. o más)B660, B760Z690, Z790
IntelPentium, Celeron (12.ª gen. o más)H610B660, B760
IntelCore Ultra 200B860Z890
IntelCore Ultra 200 KZ890B860

Cosas a tener en cuenta para elegir una placa base

x370.avif

A continuación tenéis algunas recomendaciones a tener en cuenta antes de elegir una placa base. Pueden parecer básicas a alguien que sepa de ordenadores, pero hay mucha gente que busca un poco de guía y consejo puesto que no saben nada de los PC, y les puede resultar interesantes.

  • Gastarse más de unos 150 euros en una placa base muchas veces es tirar el dinero, salvo que realmente se necesite las opciones de expansión que ofrecen, el procesador lo necesite, o se tenga el dinero para invertirlo en una.
  • Por encima de los 200 euros encontraréis placas base buenas o al menos decentes para realizar overclocking o que proporcionen características para gaming/jugones, como mejores controladores de dispositivos de entrada-salida, menor latencia de red, etc. En la práctica la diferencia para un usuario normal no se nota, salvo que sepáis que lo estáis buscando por un buen motivo, por lo que vuelvo a insistir en que busquéis una placa por debajo de los 150 euros.
  • Si vas a por un procesador de AMD, ten en cuenta que todos los procesadores Ryzen están desbloqueados para subir sus frecuencias, y por tanto se puede ganar un interesante rendimiento adicional acompañándolos de una refrigeración adecuada. En este caso sí puede ser una buena idea ir a por una placa base buena, aunque dependerá mucho del modelo concreto de Ryzen.
  • En Intel, dad por sentado que si cambiáis el procesador por uno de un par de generaciones posteriores vais a tener que cambiar de placa base debido a que probablemente haya cambiado el zócalo que usan. Si es del mismo zócalo, tendréis que mirar que la BIOS acepte el nuevo procesador, y suele ser necesario una actualización de la misma bajando la nueva versión desde la web del fabricante.
  • Los Ryzen 1000 a 5000 usan el mismo zócalo AM4, pero según qué procesador elijáis puede que el chipset no sea compatible o tengáis que instalar un BIOS distinto para poder utilizar el procesador. Si queréis simplificar vuestra existencia, optad por una placa base de chipset B450 en adelante.
  • El consumo de las placas base en sí es en la mayoría de los casos inferior a los 10 W, dependiendo de fabricante, zócalo y chipset. Por ejemplo, el zócalo LGA 1700 con un chipset serie 700 de Intel son unos 6-10 W. El consumo total de la placa base dependerá de los chips adicionales que el fabricante incluya, como un chip para un segundo Ethernet, un mejor audio, etc., y de qué conectividad o características estén activas.
  • Aseguraos de que la caja de PC que compréis dispone de los anclajes para el formato de la placa base que elijáis.
  • Las placas base pueden llevar varios conectores de alimentación pero normalmente el único obligatorio es el ATX de 24 pines. Algunas pueden funcionar sin conectar los PCIe de cuatro y ocho pines de alimentación pero puede provocar inestabilidad si lo que se tenga conectado a la placa base consume más de lo que aporta el conector o conectores que se tengan puestos. Por eso suele ser siempre recomendable que se pueblen todos los conectores de alimentación aunque no sea necesario.
  • Como he dicho previamente, todas las placas base son compatibles con TPM 2.0 (módulo de plataforma de confianza) para Windows 11, ya sea disponiendo del cabezal para ponerle una tarjeta TPM 2.0 o tenga el módulo de plataforma de confianza integrado en ella. Ante la duda, preguntad.

LGA 1851 (Arrow Lake)

lga_1851.avif

El nuevo formato de zócalo de Intel para sus primeros Core Ultra de sobremesa es el LGA 1851, y los procesadores son los Core Ultra 200S. El zócalo es compatible con todas las refrigeraciones del zócalo LGA 1700. Estas placas base solo usan memoria DDR5. Los propios procesadores Core Ultra 200S cuentan con 16 canales PCIe 5.0 para una tarjeta gráfica, una conexión PCIe 4.0 ×4 y otra PCIe 5.0 ×4 para dos SSD.

Socket LGA 1851
Característica H810 B860 Z890
Memoria 96 GB 192 GB 192 GB
Overclocking GPU GPU + memoria CPU + GPU + Memoria
SATA3 4 4 8
USB 2.0 10 12 14
USB 3.0 4 6 10
USB 3.1 2 4 10
USB 3.2 2 5
Thunderbolt 4 2
RAID 0, 1, 5, 10 0, 1, 5, 10 0, 1, 5, 10
Canales PCIe 3.0 adicionales
Canales PCIe 4.0 adicionales 8 14 24
Canales PCIe 5.0 adicionales

B860

Z890

9.0

sobre 10

Lo mejor

  • Conectividad completa, desde Wi-Fi 7 hasta Thunderbolt 4.
  • Cuatro ranuras M.2 son más que suficientes.
  • El VRM mantiene temperaturas controladas, tirando a bajas, en carga completa de larga duración.
  • Sencillo sistema de liberación de la tarjeta gráfica y de las M.2.

Lo peor

  • La DDR5 y el PCIe 5.0 sigue conformando placas base caras.

H810

LGA 1700 (Alder Lake y Raptor Lake)

Este zócalo para los Core de 12.ª, 13.ª y 14.ª generaciones es de mayor tamaño que los anteriores pero permite un mejor sistema de alimentación y mayores prestaciones. De momento solo están disponibles placas base con el chipset Z690, el mejor de la serie 600, y por tanto las placas base disponibles son por lo general caras.

Socket LGA 1700
Característica H610 B660 B760 H670 H770 Z690 Z790
Memoria 64 GB 128 GB 128 GB 128 GB 128 GB 128 GB 128 GB
Overclocking CPU + GPU CPU + GPU + Memoria CPU + GPU + Memoria CPU + GPU + Memoria CPU + GPU + Memoria CPU + GPU + Memoria CPU + GPU + Memoria
SATA3 4 8 4 8 8 8 8
USB 2.0 10 12 12 14 14 14 14
USB 3.0 4 6 6 8 8 10 10
USB 3.1 2 4 4 4 4 10 10
USB 3.2 2 2 2 2 4 5
RAID 0, 1, 5, 10 0, 1, 5, 10 0, 1, 5, 10 0, 1, 5, 10 0, 1, 5, 10 0, 1, 5, 10
Canales PCIe 3.0 adicionales 8 8 6 12 8 16 8
Canales PCIe 4.0 adicionales 6 8 12 16 12 20
Canales PCIe 5.0 adicionales

H610

Este chipset es muy simple y salvo para equipos muy baratos no es recomendable. Carece de PCIe 4.0, solo se pueden poner dos módulos de RAM, no permite sobrefrecuencia de memoria (permite solo hasta DDR4-3200), pueden tener dos unidades M.2 PCIe una a ×4 y otra a ×2, etc. Si la diferencia entre una placa base H610 y una B660 es pequeña, puede ser mejor optar por la B660 salvo que se quiera montar un equipo muy muy barato, por ejemplo con un procesador Celeron o Pentium. Las veo como placas base a evitar siempre que se pueda o se sepa bien que no se necesitará nada más.

B660/B760

El chipset generalista de Intel proporciona una buena conectividad, con varios USB 2.0, USB 3.0, USB 3.1 y USB 3.2, permite al menos un par de M.2 a PCIe 4.0 ×4, también permite sobrefrecuencia de memoria para usar módulos de más de DDR4-3200 o DDR5-4800, y en general salvo que se quiera para subir frecuencias del procesador no se necesitará un chipset mejor como el Z690. El B760 es prácticamente igual que el B660, sin ninguna ventaja especial.

8.5

sobre 10

Lo mejor

  • Buen equilibrio entre prestaciones y precio.
  • Conectividad wifi y Ethernet rápidas.
  • Buen nivel de OC de la DRAM.

Lo peor

  • Solo seis USB en el panel trasero.
  • La UEFI no tiene OC automático.
  • Poco margen de OC para la CPU.

Z790 para DDR5

AM5

h732-7.avif

El zócalo AM5 de AMD, también referido como LGA 1718, se estrenó en septiembre de 2022 con motivo de la llegada de los primeros Ryzen 7000 de sobremesa. Conforma placas base que solo pueden utilizar memoria DDR5, teniendo muchas de ellas conexiones PCIe 5.0 al menos para la tarjeta gráfica, pero no siempre. Las primeras placas base en llegar son las

Socket AM5 (LGA 1718)
Característica A620 B650 B650E X670 X670E B840 B850 X870 X870E
Memoria 128 GB 128 GB 128 GB 128 GB 128 GB 192 GB 192 GB 128 GB 128 GB
Overclocking GPU+RAM CPU+GPU+RAM CPU+GPU+RAM CPU+GPU+RAM CPU+GPU+RAM GPU+RAM CPU+GPU+RAM CPU+GPU+RAM CPU+GPU+RAM
SATA3 4 4 4 8 8 4 4 4 8
USB 2.0 4 4 4 4
USB 3.0 2 10 10 10 10 2 10 1 2
USB 3.1 2 6 6 12 12 2 6 6 12
USB 3.2 1 1 2 2 1 1 2
RAID 0, 1, 10 0, 1, 10 0, 1, 10 0, 1, 10 0, 1, 10 0, 1, 10 0, 1, 10 0, 1, 10 0, 1, 10
Canales PCIe 4 adicionales 8 16 16 20 20 16 16 8 12
Tipo PCIe tarjeta gráfica 4.0 4.0 5.0 4.0 5.0 4.0 4.0 5.0 5.0

X870

Vídeo

9.5

sobre 10

Lo mejor

  • Diseño limpio, sencillo, ocultando de manera efectiva ciertos elementos que empobrecen el aspecto de un equipo.
  • Amplia capacidad de SSD, con buena refrigeración integrada.
  • VRM sólido con componentes de alta calidad.
  • Los ventiladores del VRM puede mejorar tres o cuatro grados las temperaturas.

Lo peor

  • Los ventiladores del VRM son molestos a máxima velocidad, no por que se escuchen alto sino por su componente aguda.

9.0

sobre 10

Lo mejor

  • Conectividad completa, desde Wi-Fi 7 hasta USB 4.
  • Cuatro ranuras M.2, dos de ellas PCIe 5.0.
  • El VRM mantiene temperaturas controladas, tirando a bajas, en carga completa de larga duración.
  • Sencillo sistema de liberación de la tarjeta gráfica y de las M.2.

Lo peor

  • La DDR5 y el PCIe 5.0 sigue conformando placas base caras.

9.3

sobre 10

Lo mejor

  • Buen diseño, construcción fiable y robusta.
  • Buena conectividad USB, incluyendo dos USB 4.
  • PCIe 5.0 para una SSD y tarjeta gráfica, además de otras tres ranuras M.2 PCIe 4.0.
  • Sus temperaturas de funcionamiento son bastante buenas.

Lo peor

  • La posición de la SSD PCIe 5.0 queda debajo de la tarjeta gráfica.

B850

B840

A620

B650 y B650E

Estas placas base son las más recomendables para equipos normales debido a que comparativamente son más baratas que las X670 y realmente el chipset más caro no aporta una utilidad al rendimiento, solo a la conectividad que incluyen. Si bien las X670 están más orientadas a sobrefrecuencia, entre las B650 hay de todos los tipos, incluidos modelos que permiten subidas decentes de los procesadores Ryzen 7000. Como el resto de placas base del zócalo AM5, solo usan memoria DDR5. Algunas incluirán una ranura para tarjeta gráfica o almacenamiento PCIe 5.0, pero esta conectividad tampoco aporta una utilidad real al usuario final.

X670 y X670E

AM4

También conocido como PGA 1331, el zócalo de los procesadores Ryzen de AMD es moderno y adaptado a las necesidades de los usuarios más exigentes. Los procesadores Ryzen son tipo matriz de rejilla de pines (PGA) para inserción en el zócalo a diferencia de los procesador de Intel que son LGA o matriz de contactos en rejilla.

Socket PGA AM4
Característica X570 B550 A520 X470 B450
Memoria 128 GB 128 GB 128 GB 128 GB 128 GB
Overclocking CPU+GPU+RAM CPU+GPU+RAM GPU+RAM CPU+GPU+RAM CPU+GPU+RAM
SATA3 6 4 2 6 4
USB 2.0 4 6 6 6 6
USB 3.0 10 2 2 10 6
RAID 0, 1, 10 0,1,10 0,1,10 0,1,10
M.2 2 2 1 2 2
SATA Express 2 2 2 2 2
Pistas PCIe adicionales 8 6 6 8 6

A520

Son más modernas que las A320, con más conectividad, M.2 y calidad del sistema de alimentación, y se asegura su compatibilidad con los Ryzen 5000, aunque algunas pueden funcionar con los Ryzen 3000 —consultadlo en la web del fabricante—. No tienen acceso a PCIe 4.0, por lo que también están orientadas a equipos económicos.

B550

Este chipset da acceso a una unidad PCIe 4.0 y la ranura PCIe ×16 principal es también de tipo 4.0. Por lo demás no aporta diferencias respecto al chipset B450.

X570

Este es el mejor chipset que tiene AMD y conforma placas base caras. Generalmente no salen rentables frente a las B550 buenas, y por tanto están reservadas para los que quieren lo mejor de lo mejor. Eso significa para que son para aquellos que quieren exprimir al máximo su procesador y varias tarjetas PCIe 4.0. Puesto que el B550 da acceso a una tarjeta gráfica PCIe 4.0 y una ranura M.2 PCIe 4.0, insisto en que la adquisición de una X570 no suele compensar, y mucho menos si se quiere montar un equipo normal, incluso aunque se vaya a gastar 3000 euros en él.
