Junto a los Ryzen 9000 llegaron nuevos chipsets de AMD, los X870 y X870E. La compañía ha empujado con ellos hacia adelante los requisitos de conectividad, como por ejemplo PCIe 5.0 para una tarjeta gráfica y una unidad M.2, así como USB4 obligatorio, así que modelos de placas base como el X870E Valkyrie de Biostar de este análisis son de primera línea. Junto con las mejoras del circuito de memoria, puede ser una inversión no demasiado cara y buena para un Ryzen 7 9800X3D que he usado con ella.

Desembalado y características

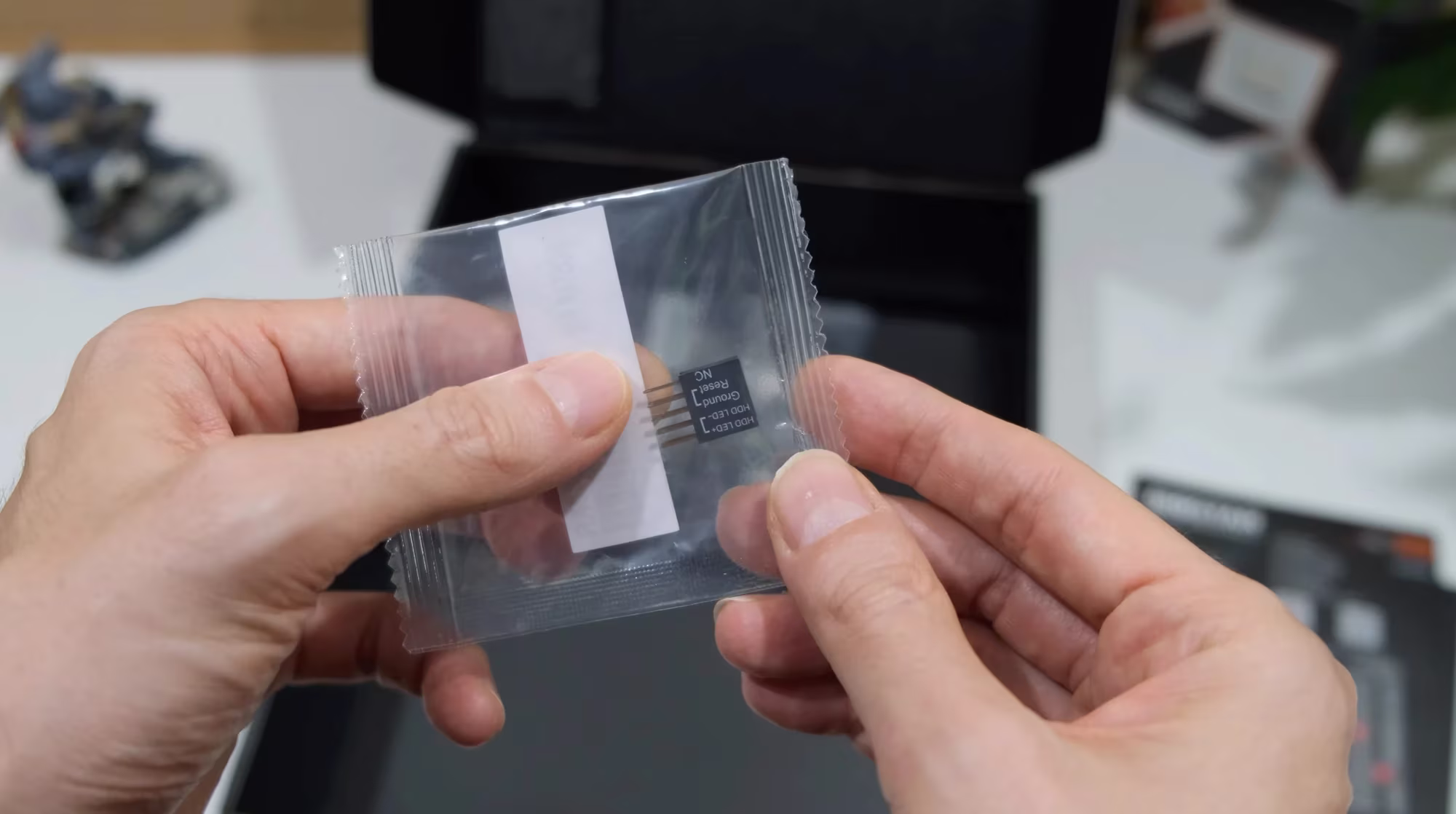

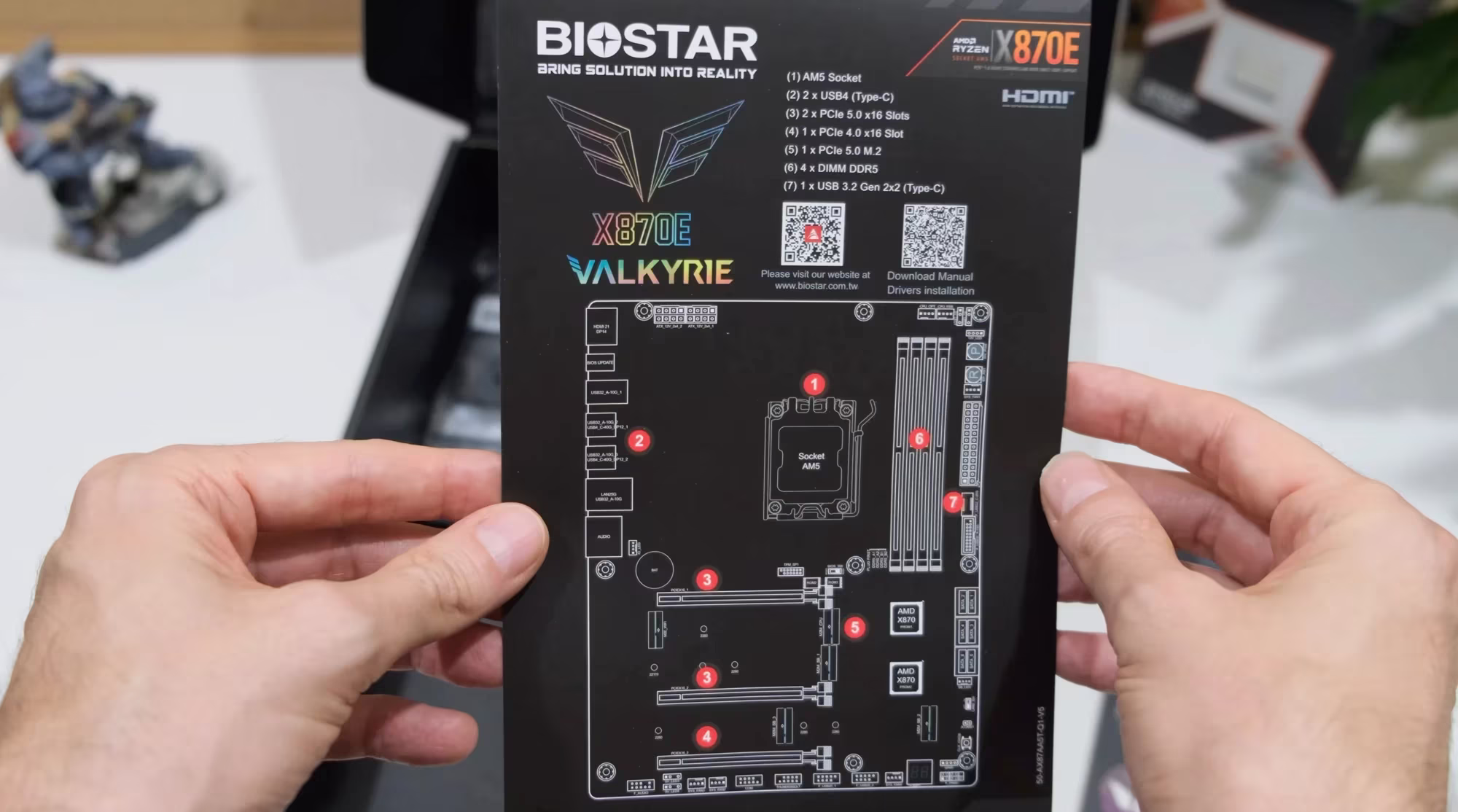

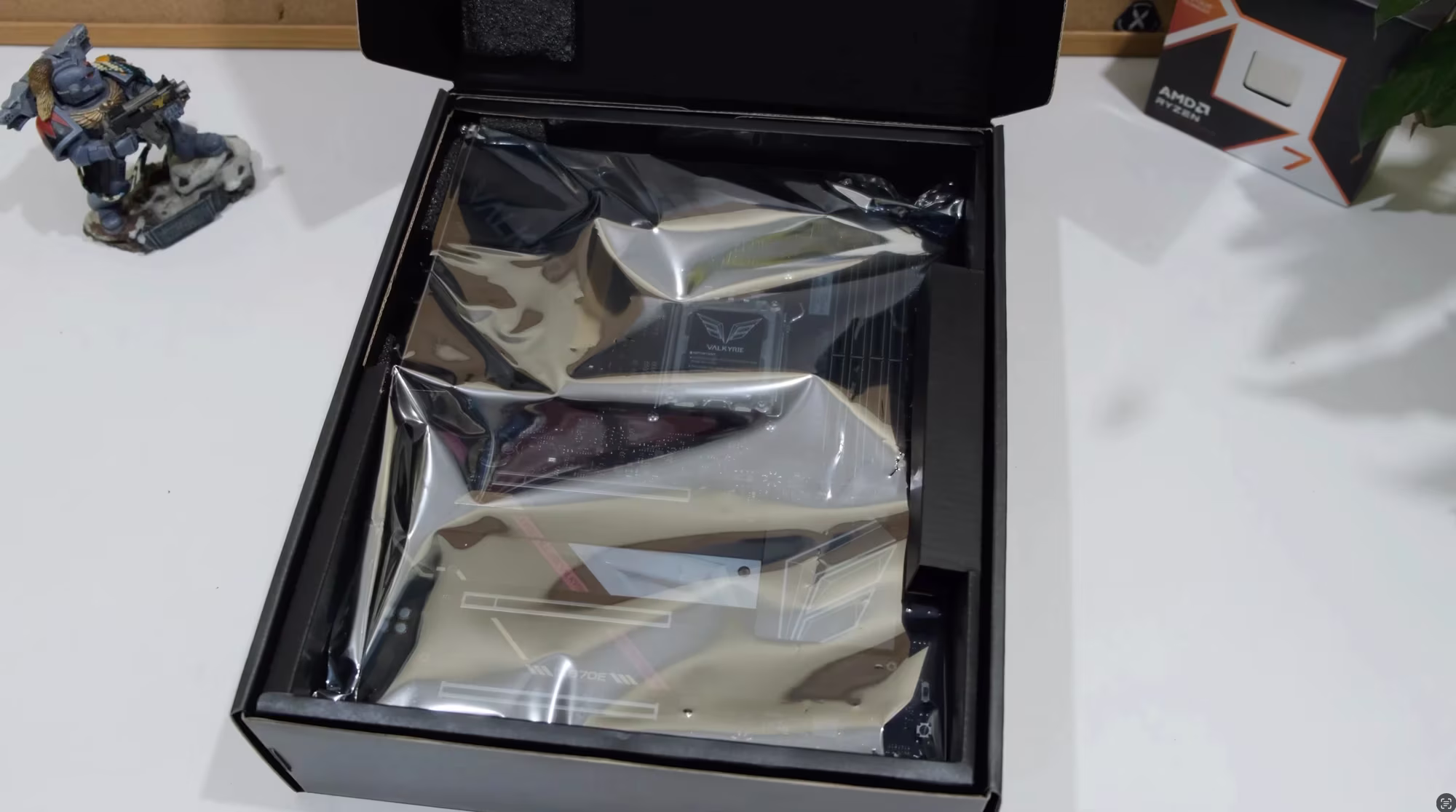

La X870E Valkyrie de Biostar llega en una caja negra con toda la información de sus características como es habitual en estos productos. Al abrirla lo primero que se ve es la placa base de formato ATX debidamente protegida en una bolsa y situada en una bandeja de cartón. Debajo de esta se puede ver una hoja de pegatinas, otra con información general de la placa base, y bolsas con un extensor para los pines del panel frontal, y cuatro cables SATA3.

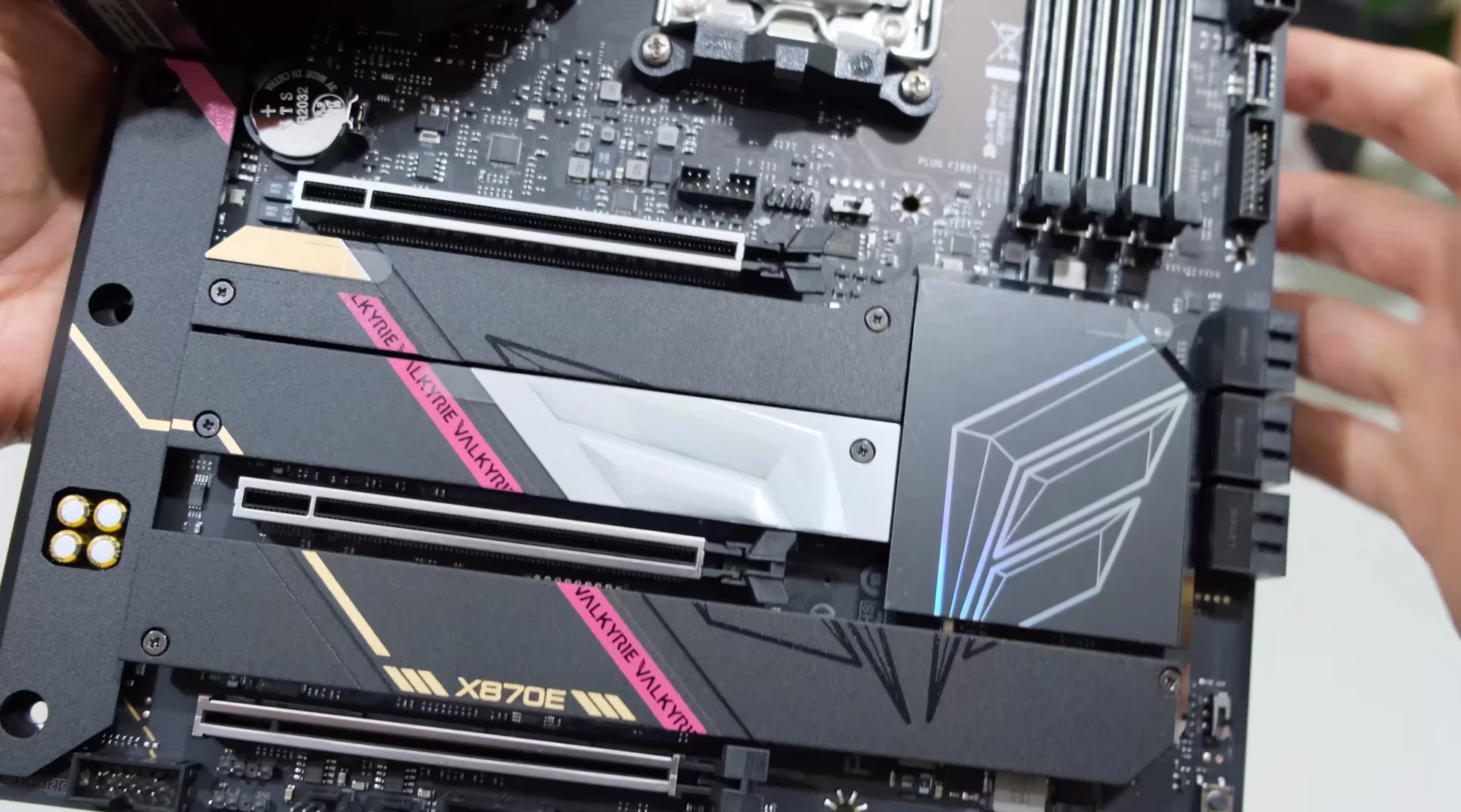

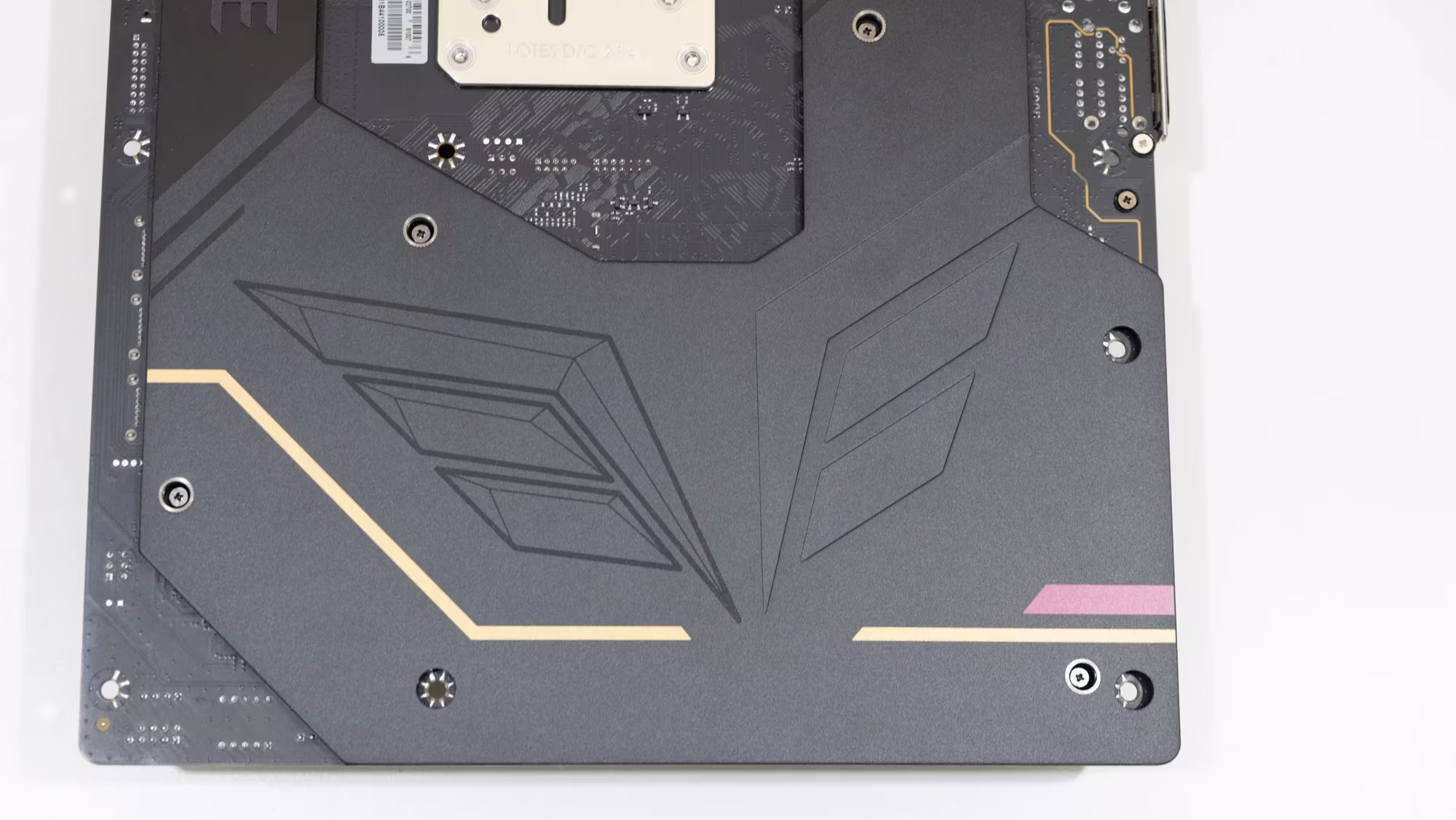

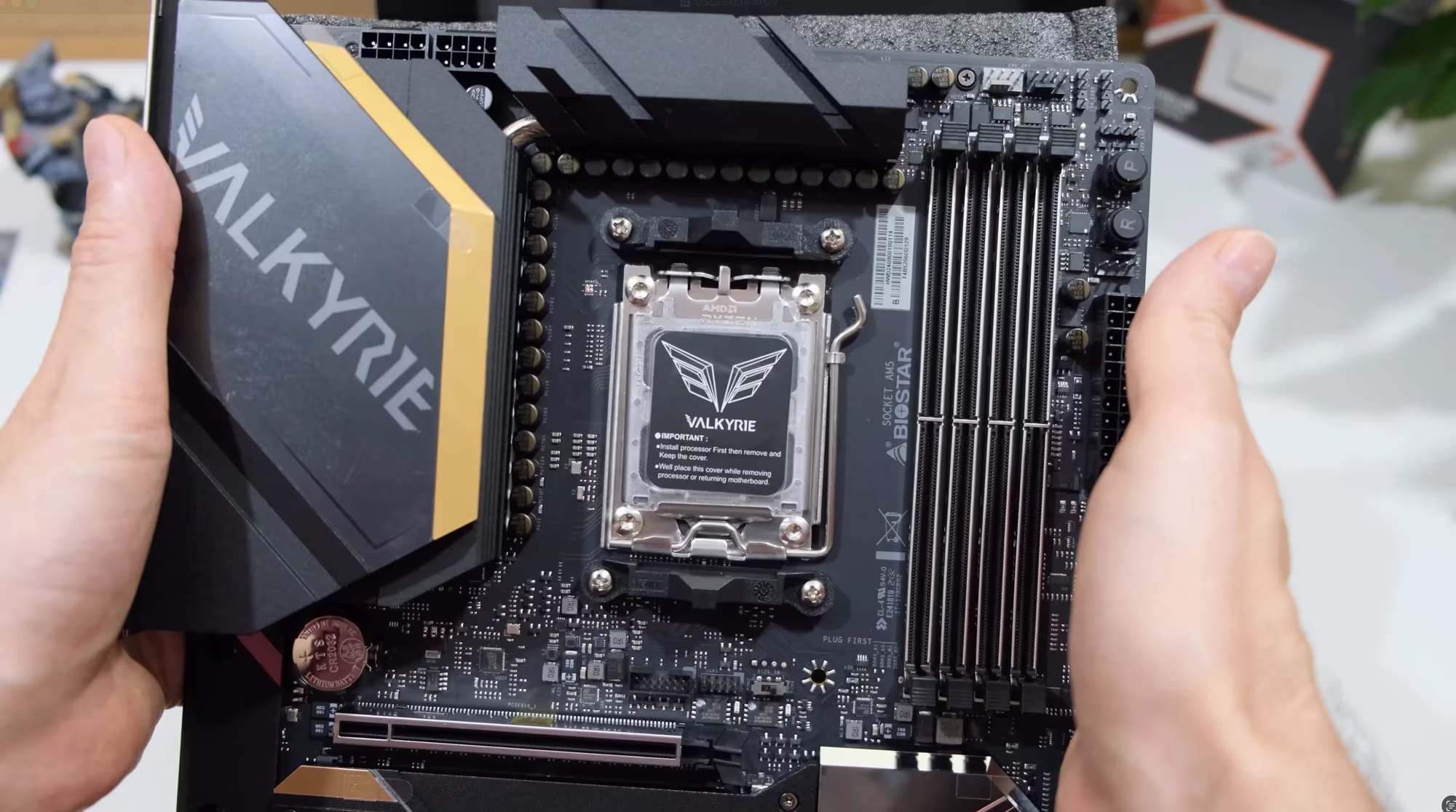

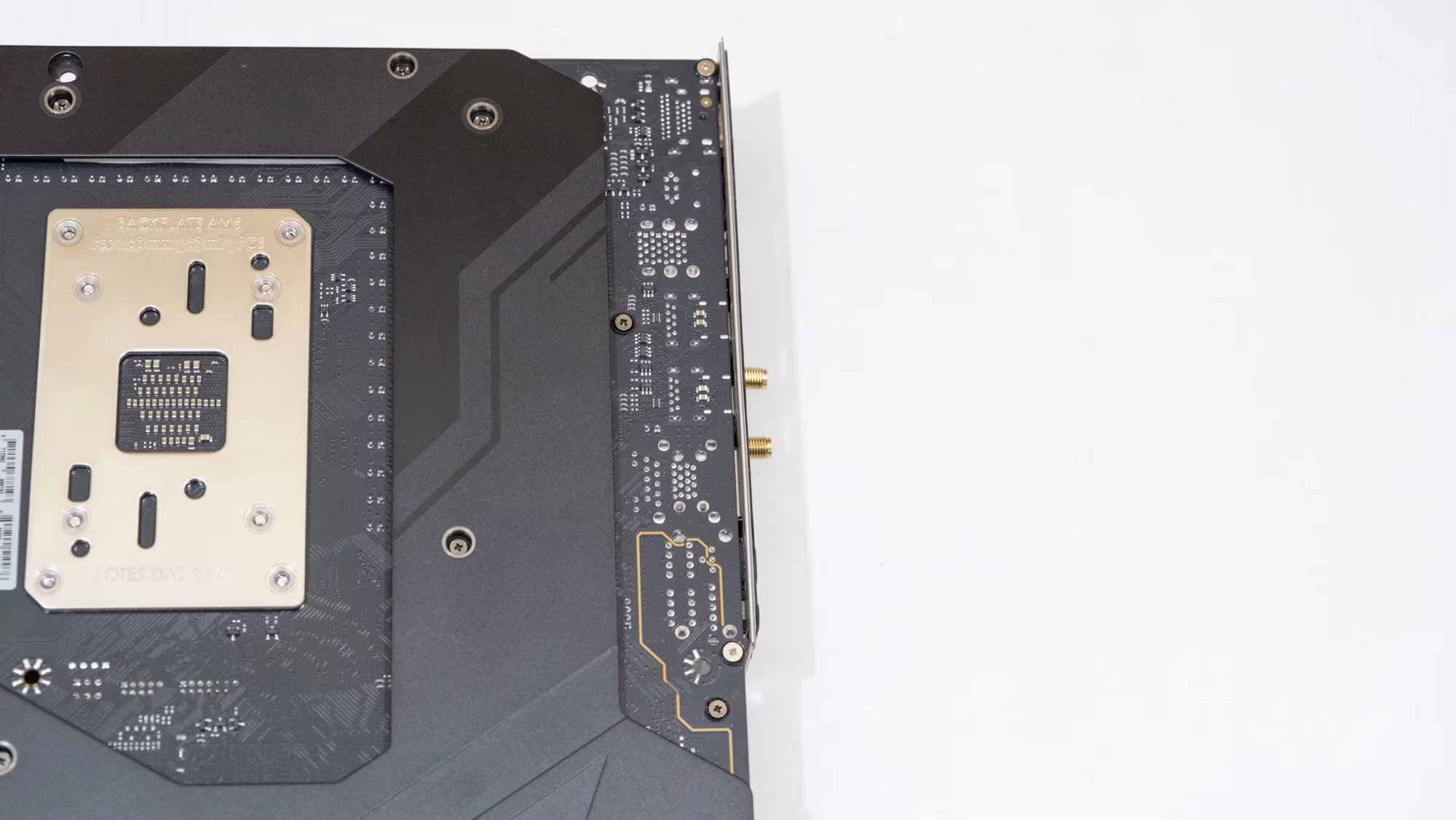

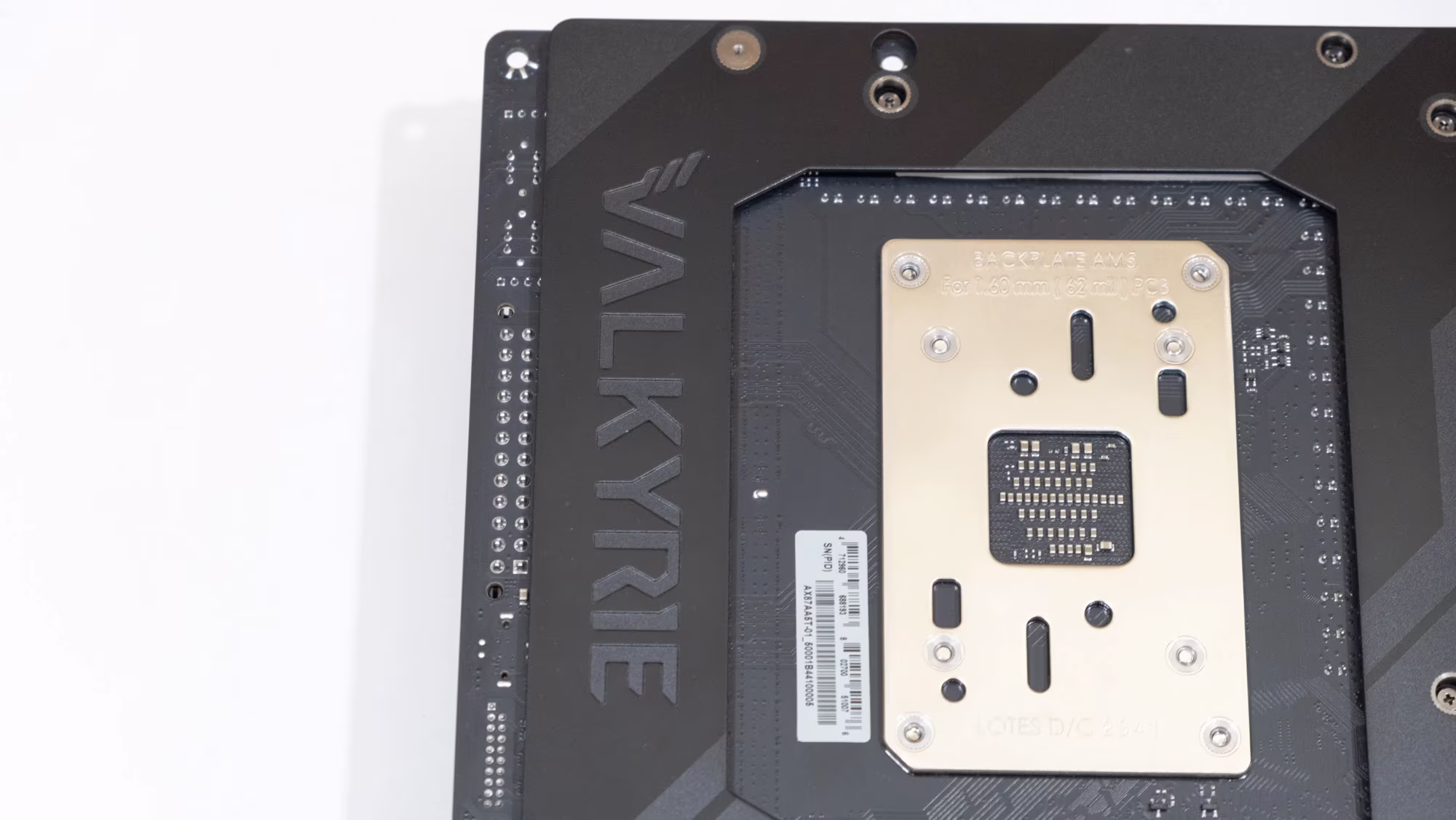

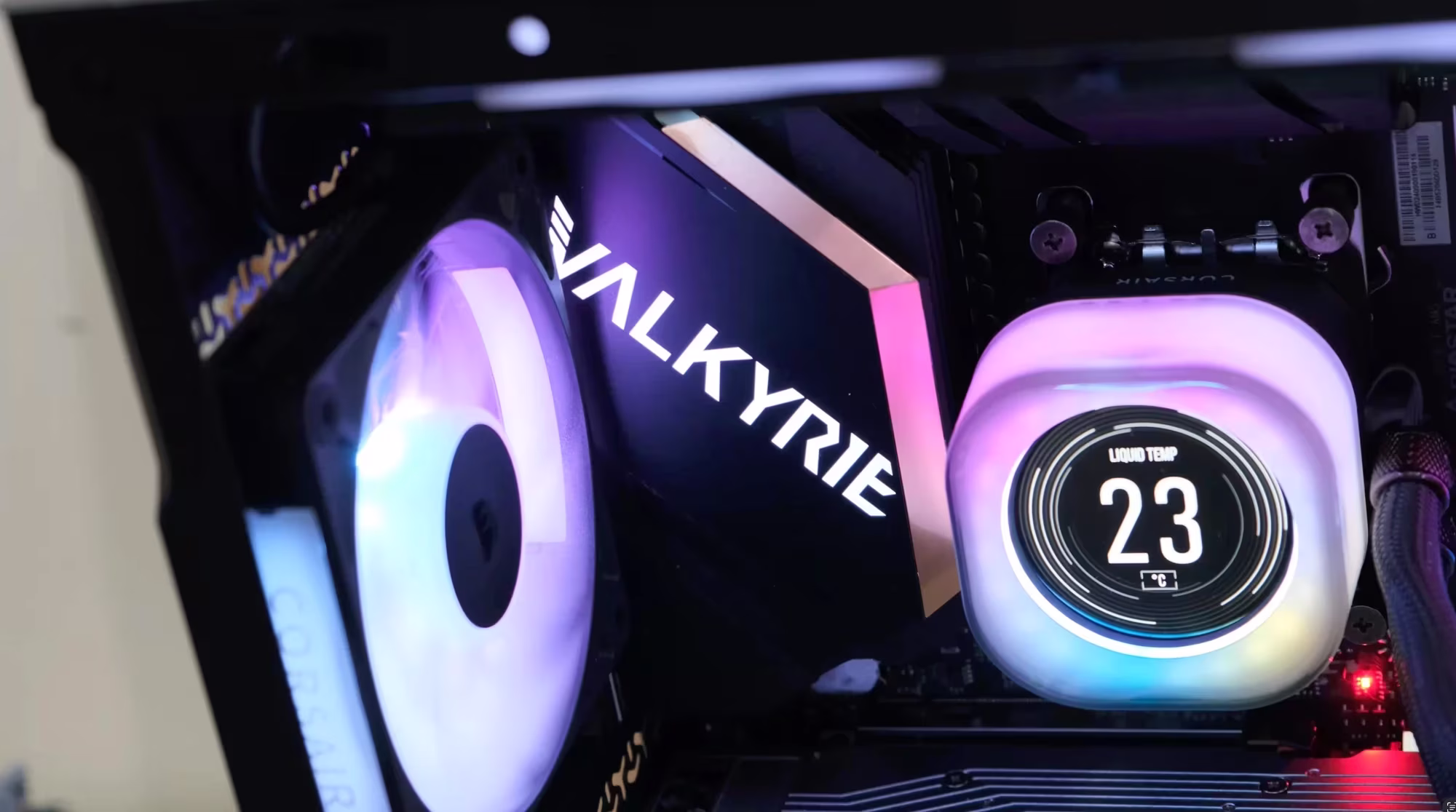

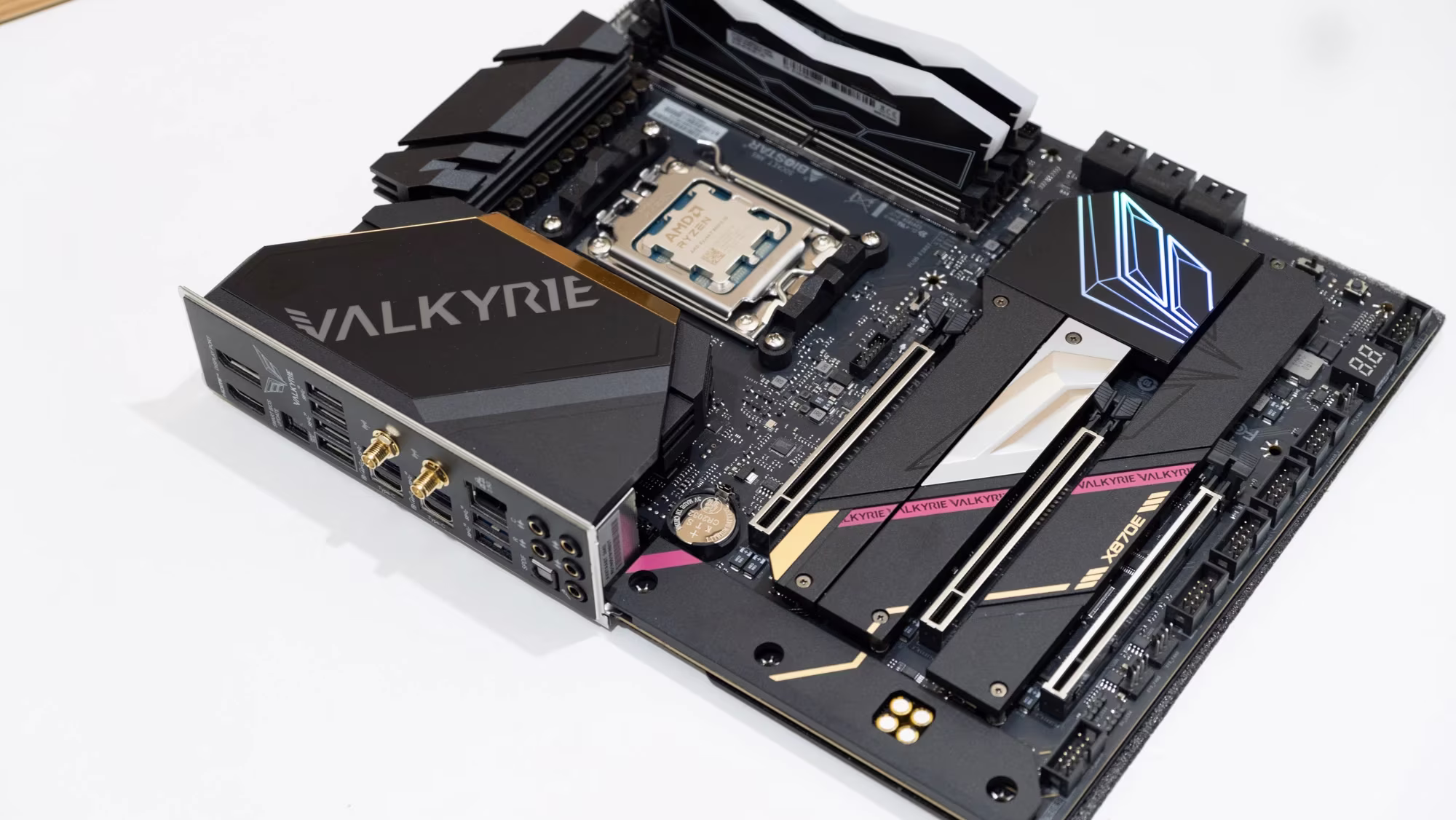

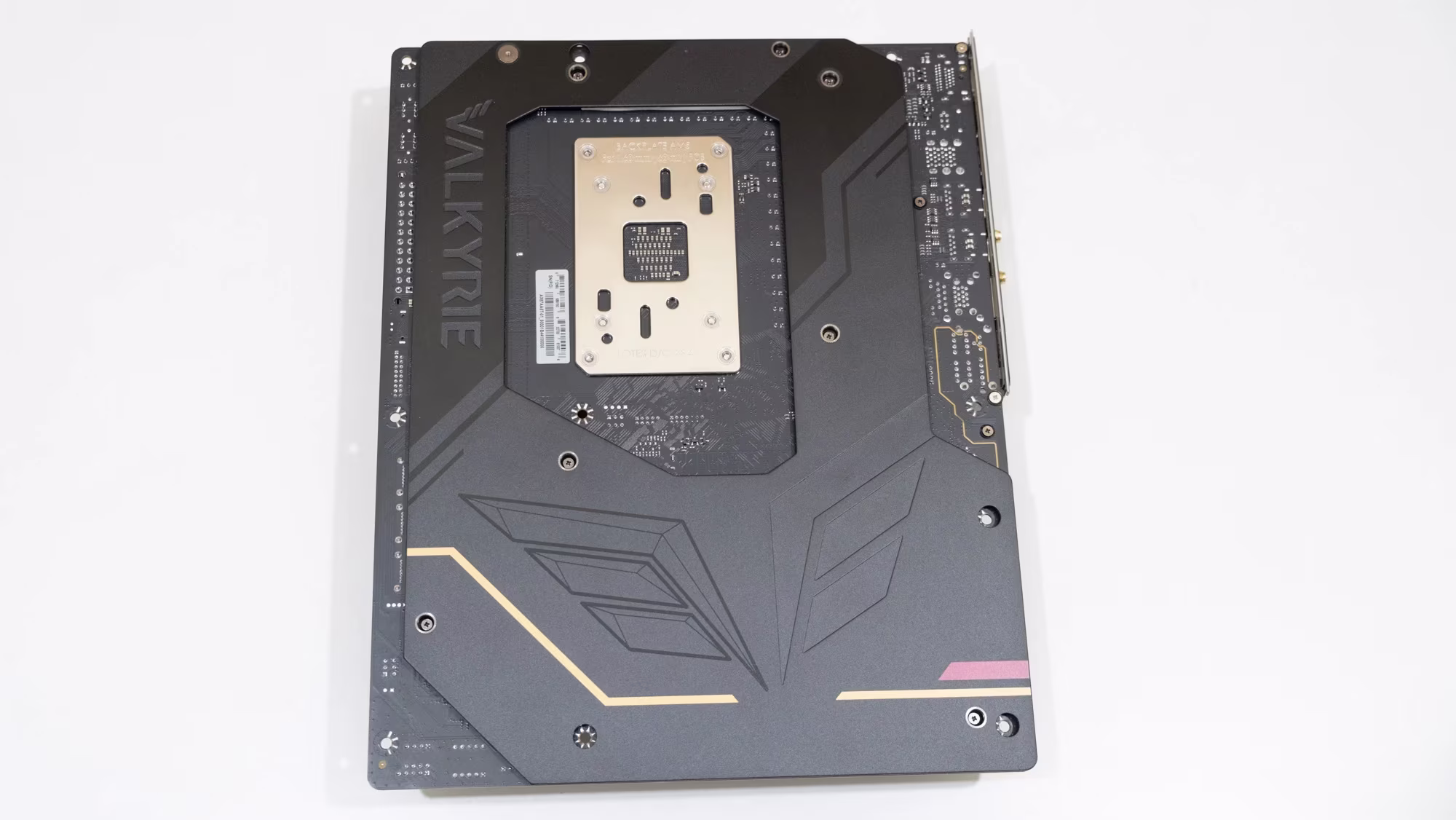

El tamaño es el habitual de 30.5 cm × 24.4 cm, con una construcción de ocho capas de baja pérdida. Toda la parte inferior de la placa base está prácticamente cubierta por disipadores, por lo que la refrigeración no parece que vaya a ser un problema. En general la estética es buena, aunque contenida. Hay cierta iluminación RGB en el disipador de los MOSFET, aunque los acabados de varias partes de la placa hacen que refleje bastante luz o se cambia el color en función de la incidencia de la luz.

X870E Valkyrie de Biostar
FormatoATX
ZócaloAM5
ChipsetX870E de AMD
VRM (CPU+mem.)18+2+2
Tamaño24.4 cm × 30.5 cm
Ranuras PCIeuna PCIe 5.0 ×16, una PCIe 5.0 ×16 (funciona a ×8), una PCIe 4.0 ×16 (funciona a ×4)
Ranura M.2una 2280 PCIe 5.0 ×4, tres 2280 PCIe 4.0 ×4, una 2230 para wifi+Bluetooth
Tomas SATAseis SATA 3.0
MemoriaDDR5, cuatro bancos DIMM
Frec. memoria8000 MHz por EXPO, o más con OC
Vídeoun DisplayPort 1.4, un HDMI 2.1
USB traseros
ocho USB 3.1, dos USB 4
Cabezalesdos USB 3.0, dos USB 2.0
Ethernetuna toma RJ-45 de 2.5 Gb/s, controlador RTL8125D de Realtek
Tomas audiotres 3.5 mm
Códec audioALC1220-VB2 de Realtek
Con. 4 pinesuno de CPU, uno de AIO, cuatro de ventiladores de caja
Con. RGBcinco RGB
Alimentaciónun PCIe de ocho pines obligatorio y otro opcional, ATX 24 pines

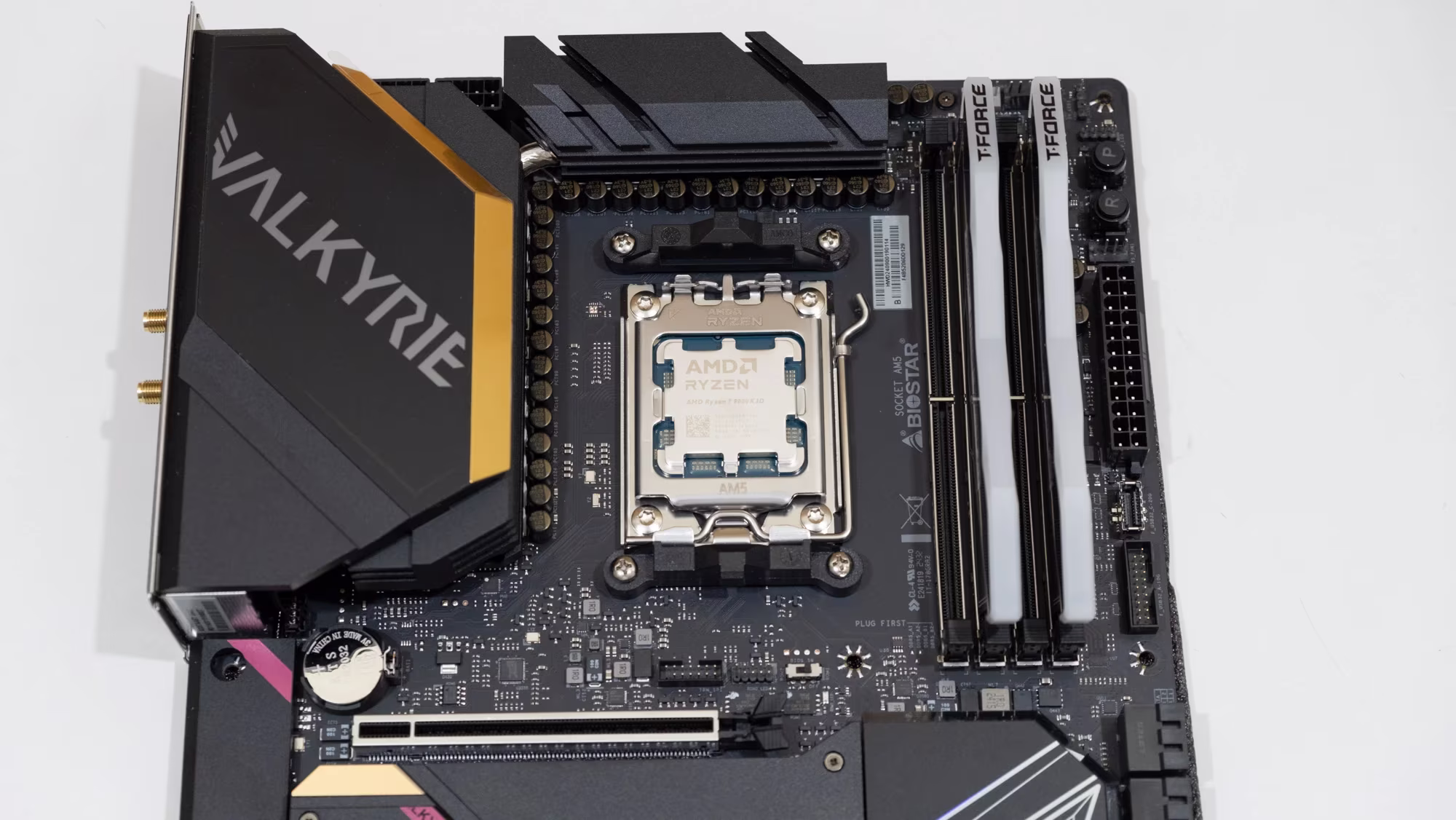

El formato permite espacio para cuatro ranuras DIMM. Funciona con DDR5 y se debería poder usar al menos módulos de hasta 48 GB y hasta 8000 MHz a través de los perfiles de memoria (EXPO). Lo recomendable con estas placas base de DDR5 es usar solo dos módulos, por lo que los 32 GB es lo estándar a comprar con estos equipos si se quiere que aguanten unos cuantos años. El controlador de memoria ha mejorado, por lo que debería de haber menos problemas al usar cuatro módulos a mayores velocidades que en la pasada generación. Aun así recomendaría ver la lista de testeo de memoria en la web del fabricante.

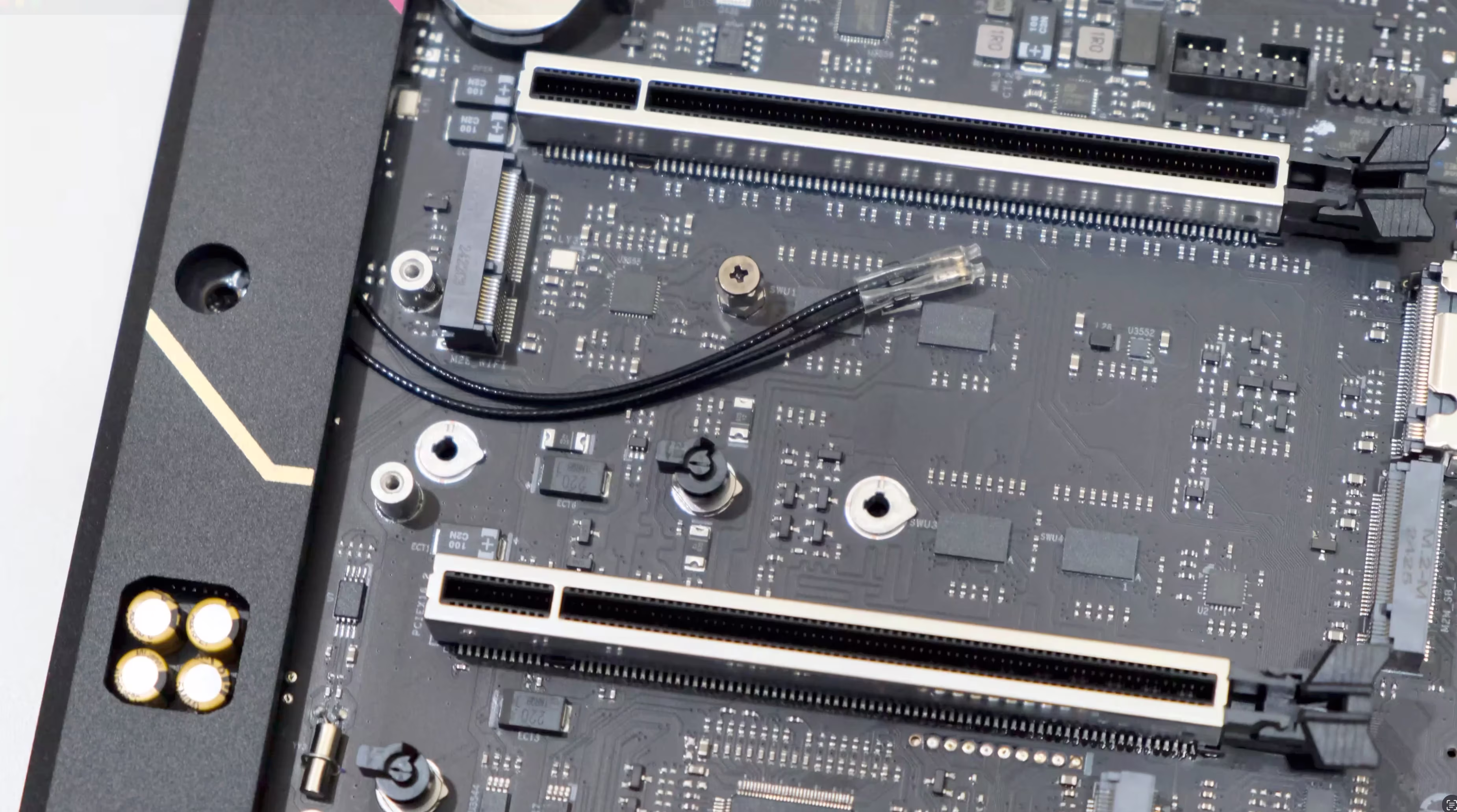

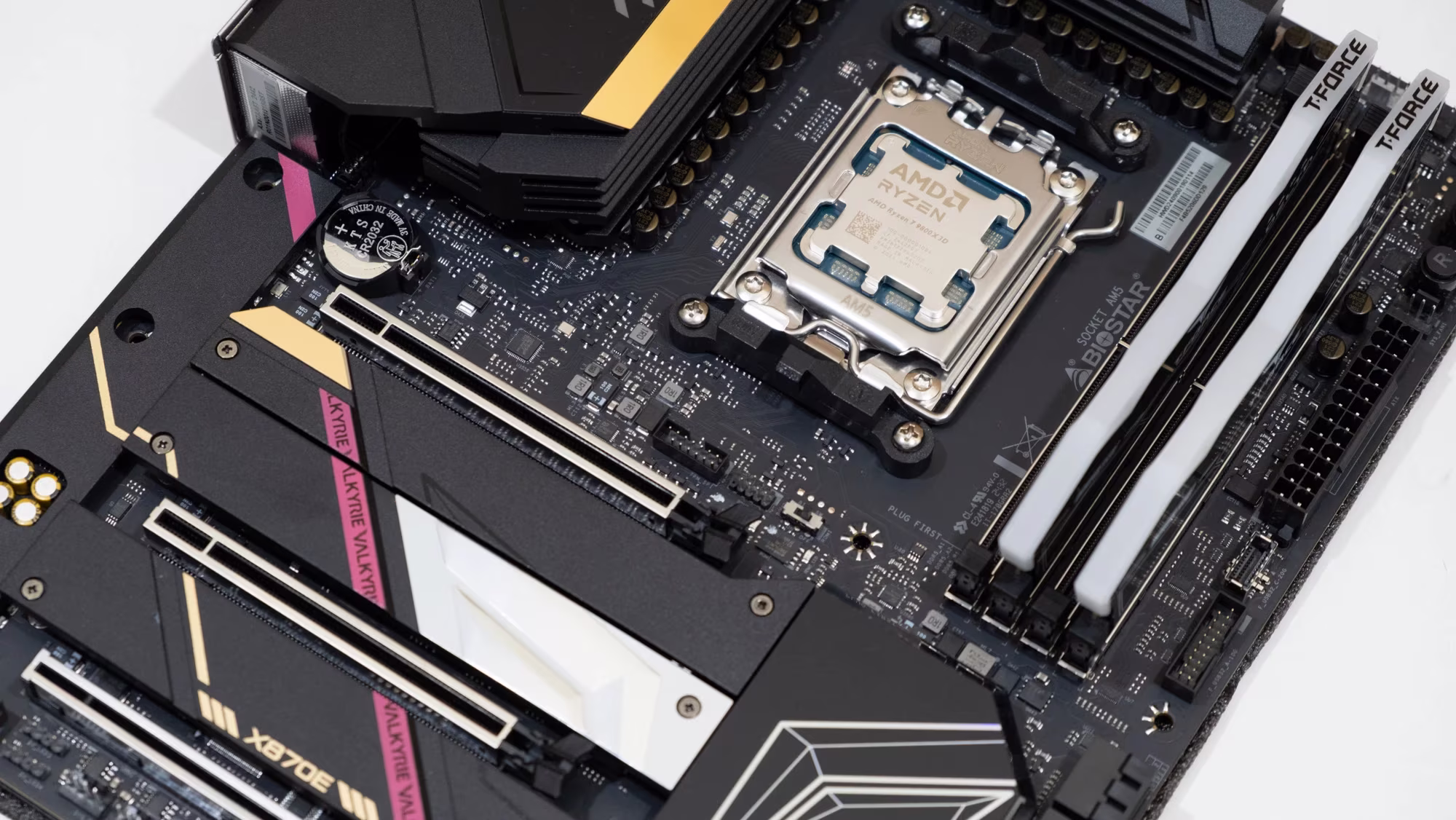

La placa base incluye una buena cantidad de ranuras M.2, todas con un generoso disipador de aluminio. Una de ellas es 2280 de tipo PCIe 5.0 ×4 que sale directamente de las conexiones del procesador. La pega que le veo es que cae debajo de la tarjeta gráfica por lo que no se pueden usar refrigeraciones avanzadas con ventilador. Al lado de esta ranura hay una M.2 2230 para un combo de wifi y Bluetooth. Se pueden ver dos cables de antena que vienen desde la parte trasera de conexiones.

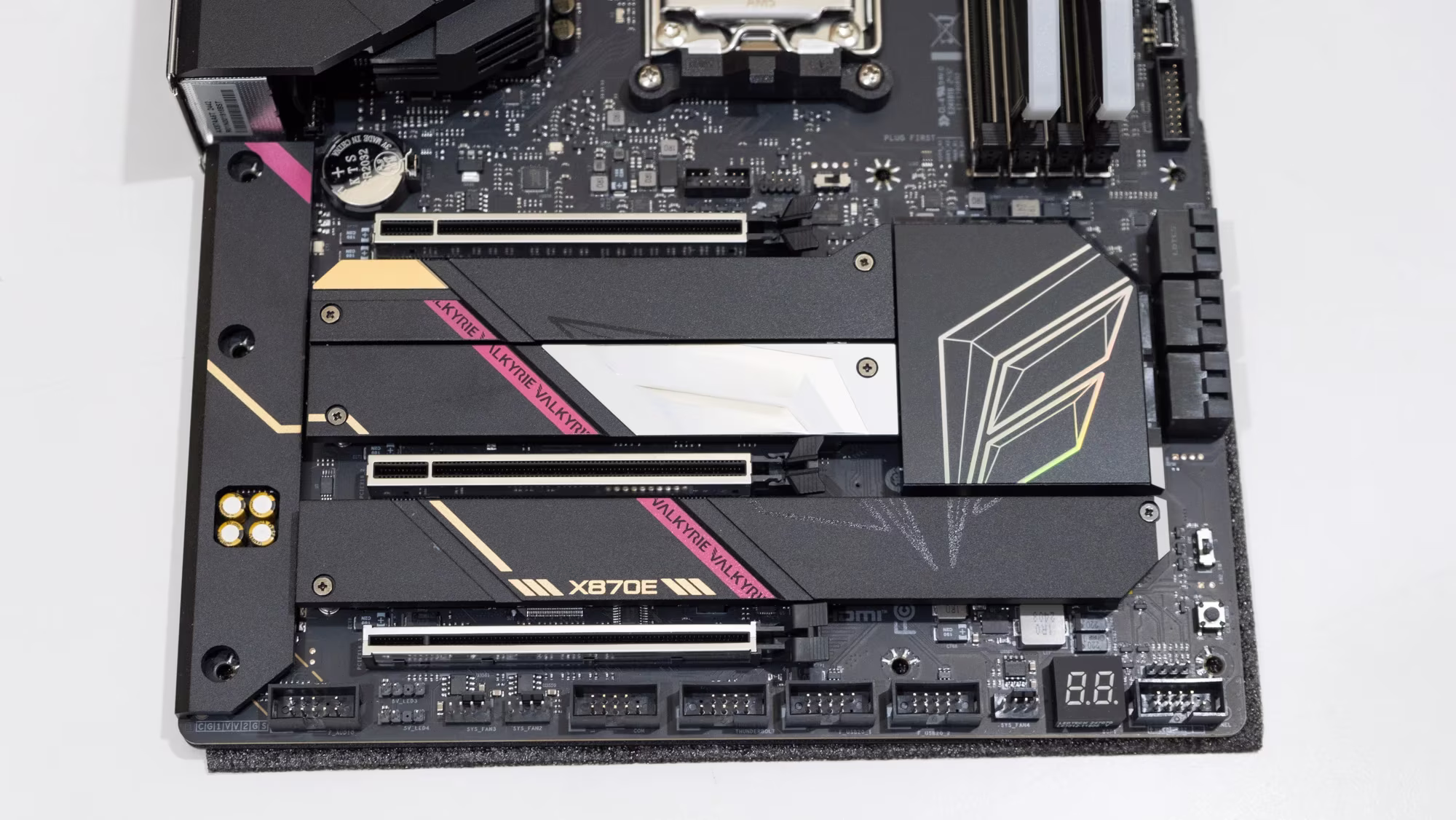

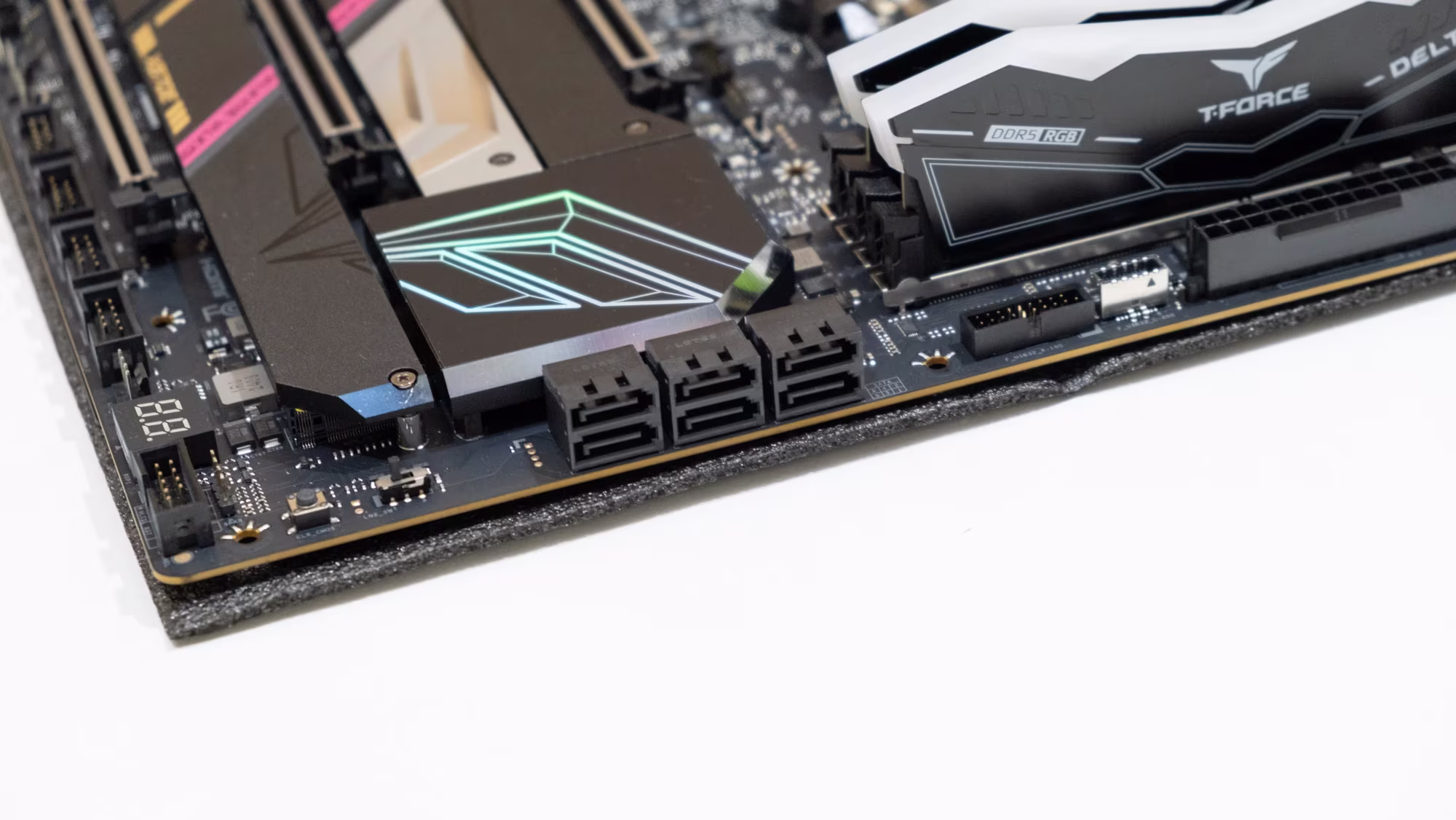

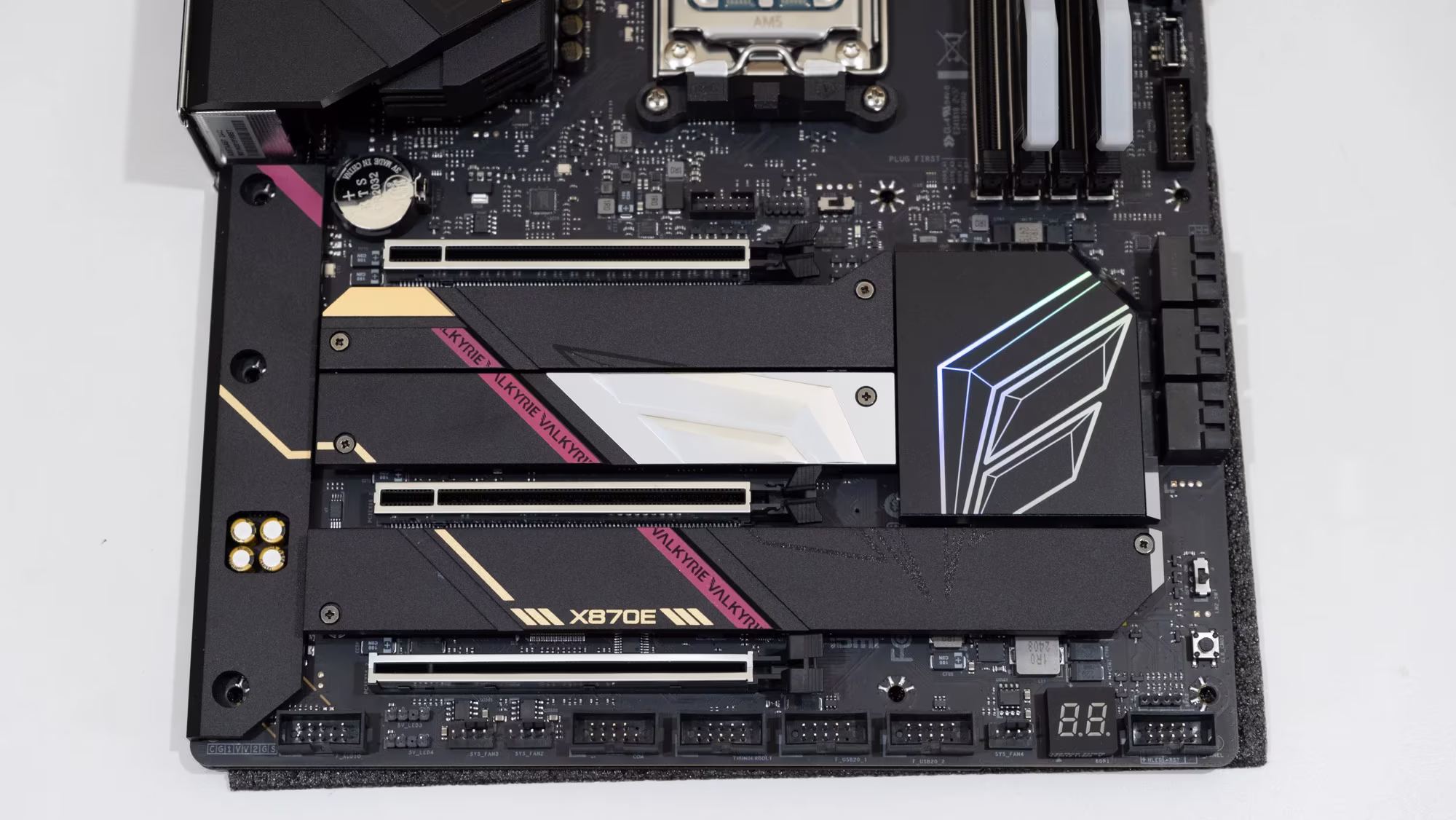

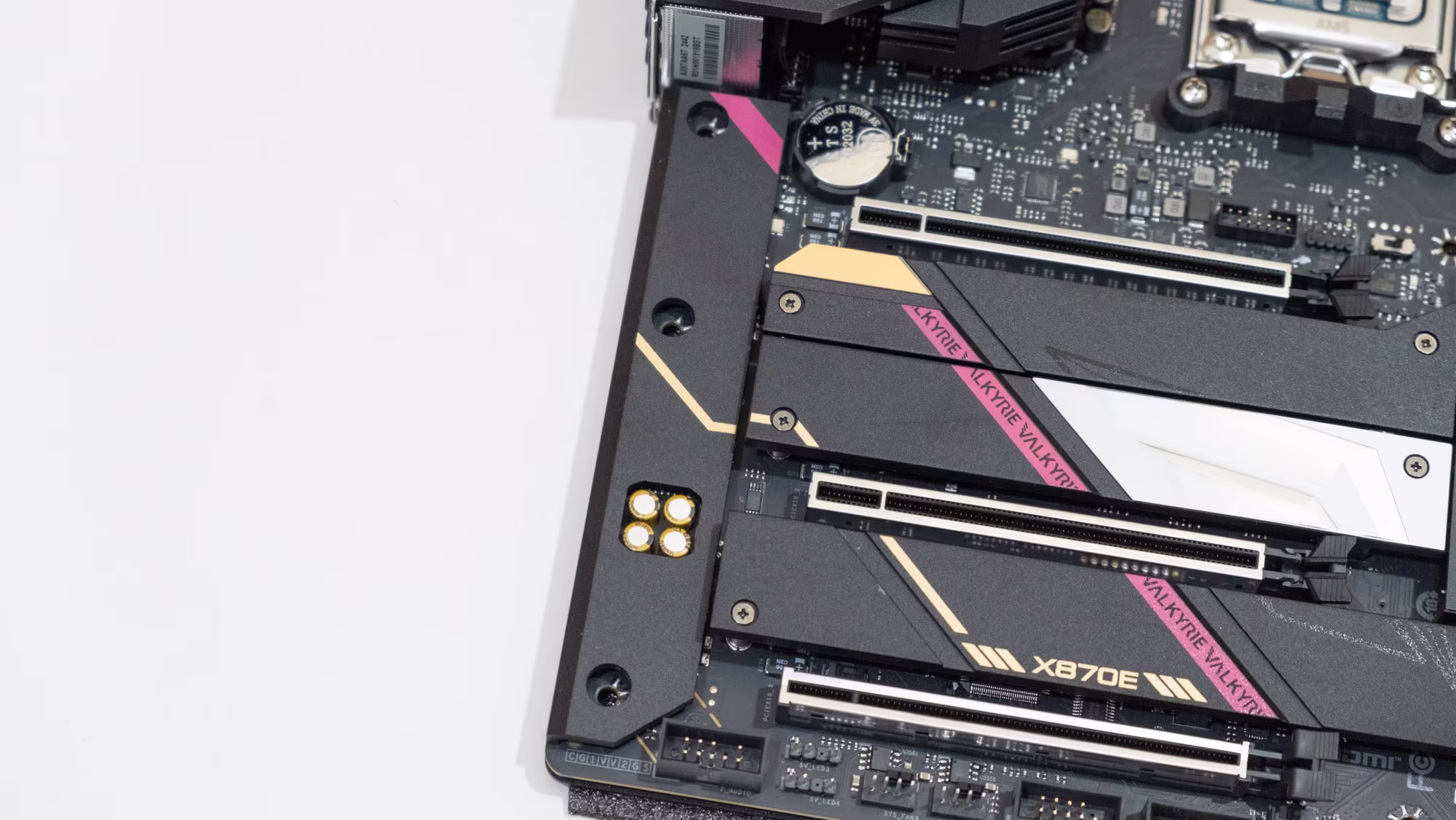

También hay otra ranura M.2 2280 debajo de esta pero de tipo PCIe 4.0, y más abajo otras dos PCIe 4.0. La fijación de las unidades es o con tornillo o con un clip, lo cual simplifica la instalación. En la parte derecha de la placa base hay seis conectores SATA3 para discos duros o SSD. En cuanto a las ranuras para tarjetas gráficsa y otros dispositivos, hay dos ranuras PCIe 5.0 ×16 aunque solo la de arriba funciona ×16 y la otra a ×8, o se pueden usar ambas como PCIe 5.0 ×8. La última ranura es PCIe 4.0 ×16 pero funcionando a ×4.

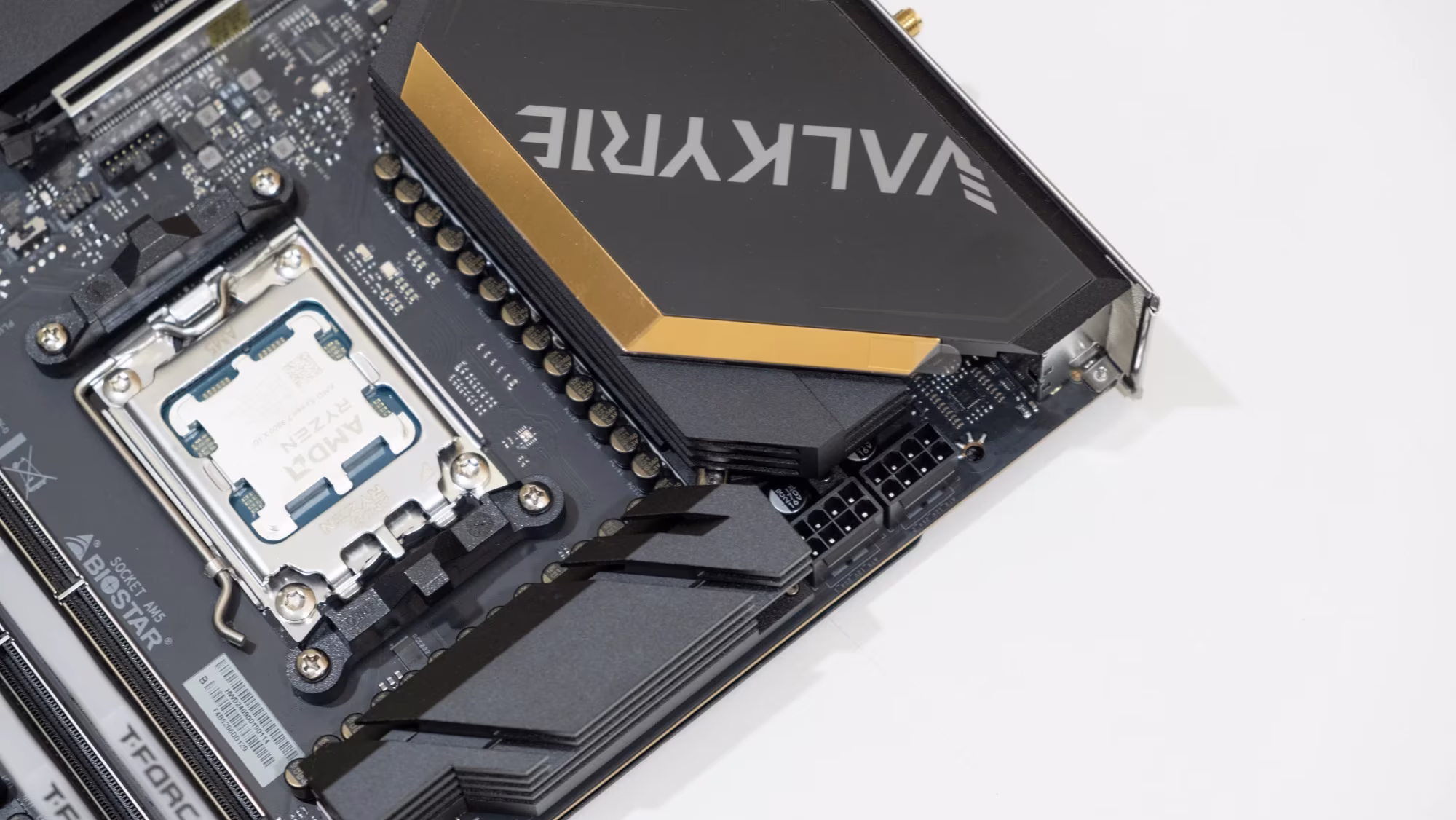

El sistema de alimentación es de dieciocho etapas para la CPU, y dos más para el VccGT y otras dos para el VccAUX. El VRM está bastante bien refrigerado, por lo que no deberían ser un problema para subir frecuencias. El sistema se centra sobre en un controladores PWM RAA229628 y RAA229613 de Renesas. Tiene controladores MOSFET (Dr. MOS) de 110 A, lo cual apuanta a una buena sobrefrecuencia. La alimentación de la placa base es a través del habitual ATX de 24 pines en la parte derecha, y por dos EPS de ocho pines en la parte superior izquierda. Solo hace falta alimentar uno si solo se va a poner una tarjeta gráfica y se ponen SSD de consumo normal.

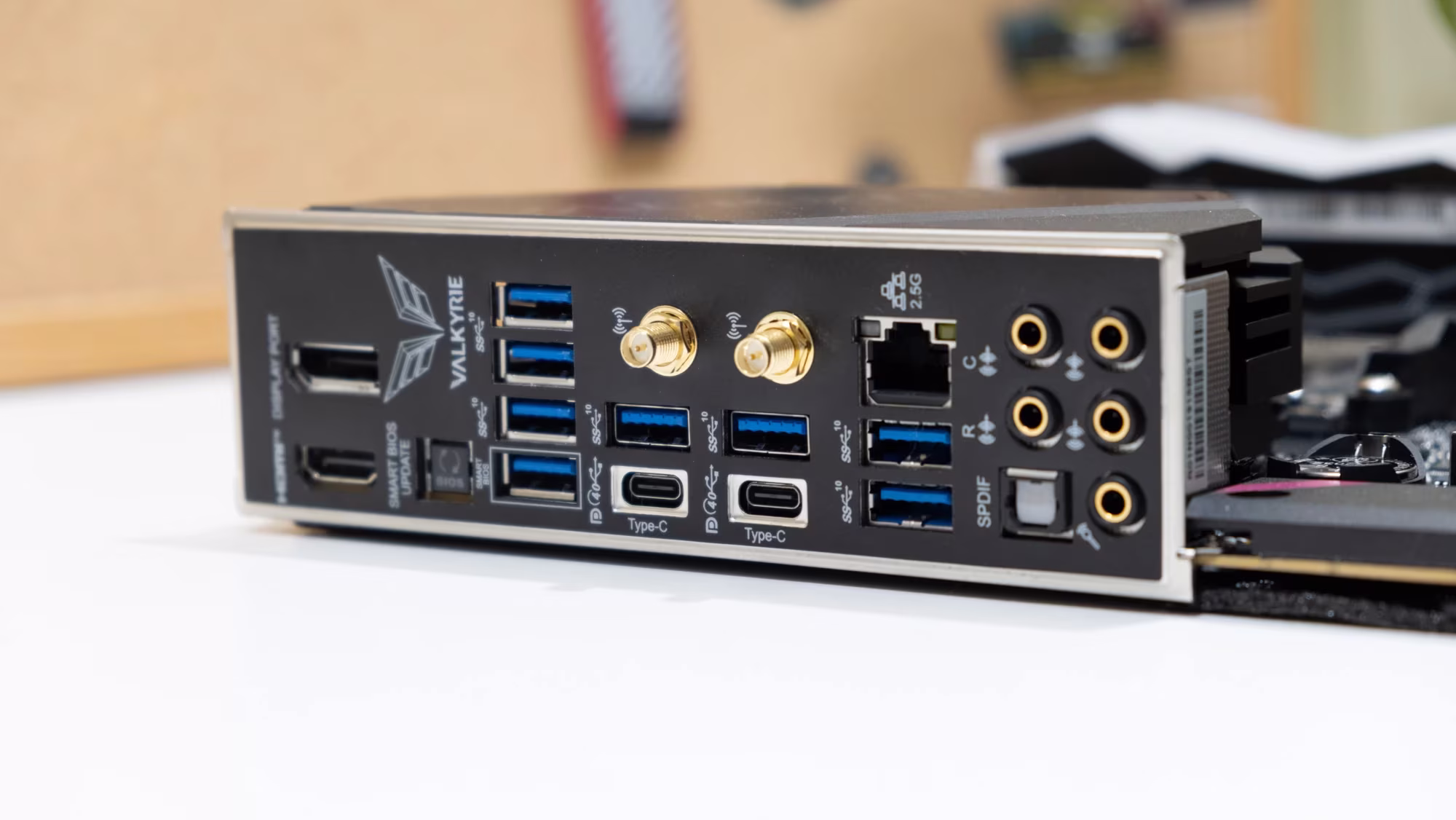

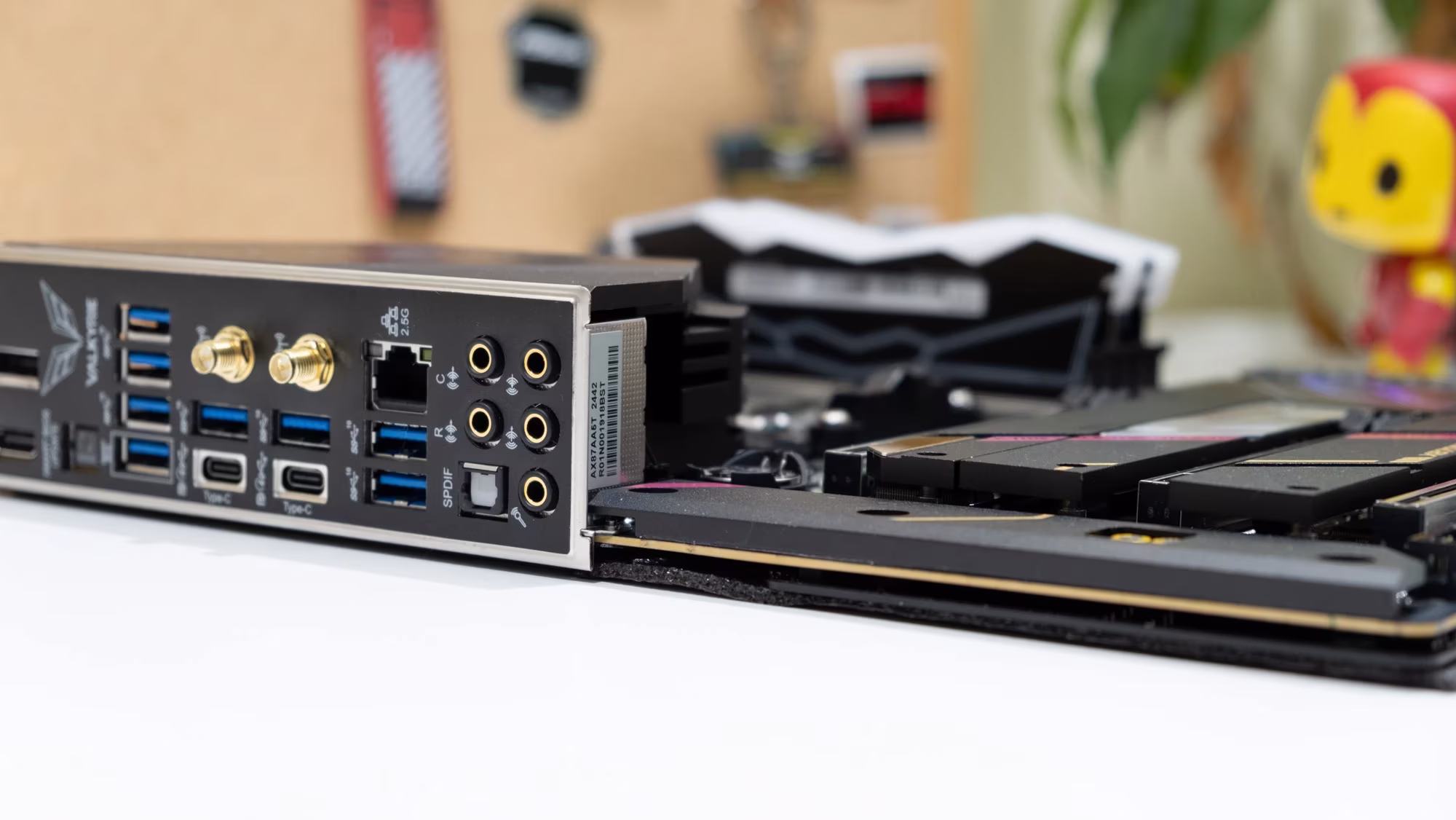

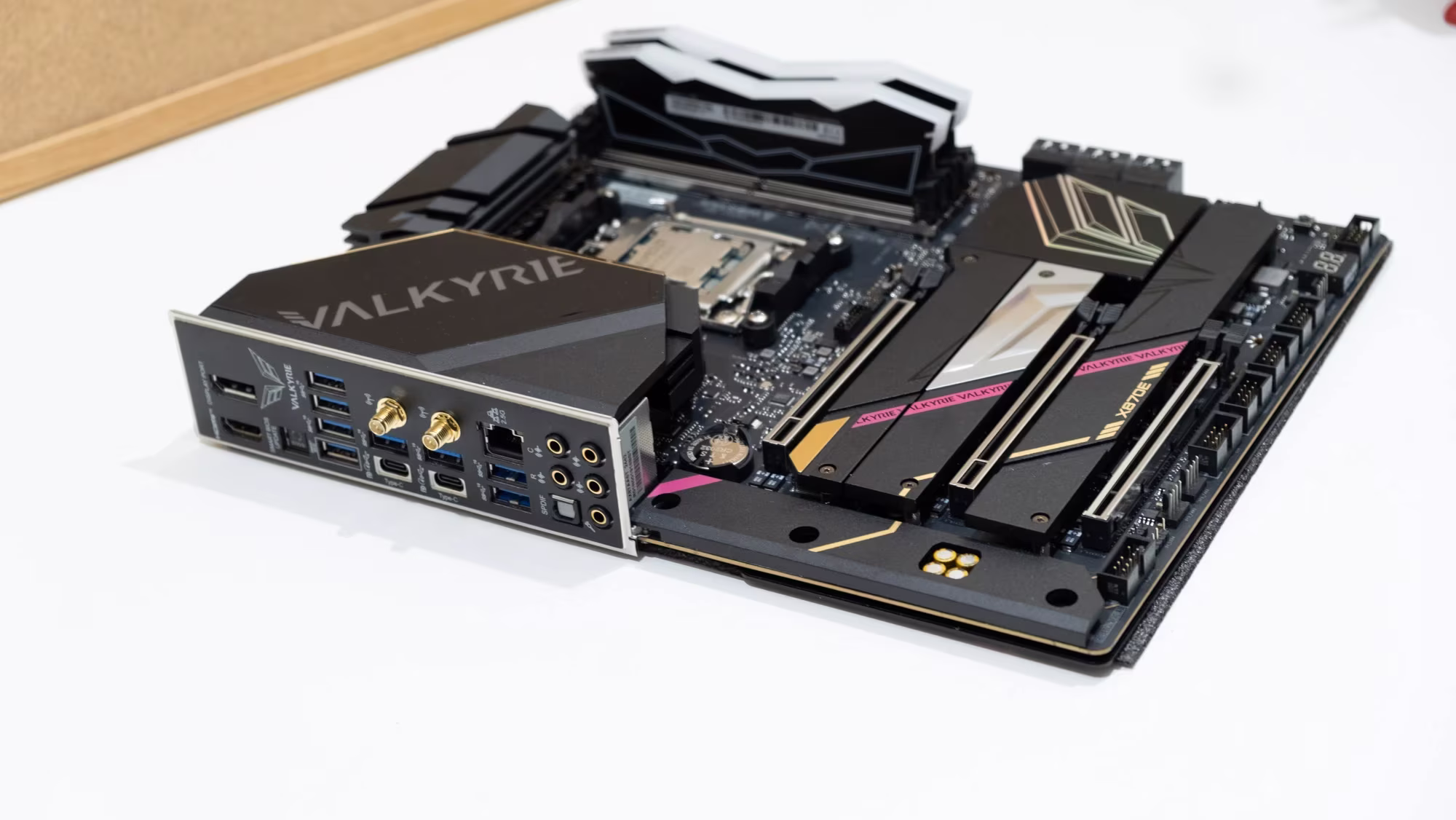

En la parte posterior hay ocho USB 3.1, dos USB 4 (vídeo DP 1.4 y datos), un RJ-45 de 2.5 Gb/s (controlador RTL8125D de Realtek), un HDMI 2.1, un DisplayPort 1.4, cinco tomas de audio de 3.5 mm, y un SPDIF, además de las dos tomas de antena en caso de que se incluye un M.2 2230 de wifi más Bluetooth. En mi caso he puesto en la placa base uno de Wi-Fi 6E y Bluetooth 5.3 que va perfectamente, ni se calienta ni tiene problemas de conexión, aunque he puesto una antena en condiciones y tampoco es que esté muy lejos del rúter. También hay un botón para la actualización inteligente de la placa base a través del puerto específico para ello.

En la parte inferior izquierda se puede ver el circuito de audio, con un códec ALC1220-VB2 de Realtek. Hay suficientes conectores de ventiladores, entre ellos el de la CPU, otro opcional para refrigeración líquida, y otros cuatro de cuatro pines para los ventiladores de la caja. También hay incluidos cuatro cabezales de 5 V para ARGB y uno de 12 V de RGB. Los cabezales USB incluyen uno USB 3.1, uno USB 3.2 y dos USB 2.0. Por último, incluye los dos cabezales para los conectores frontales de audio y arranque, reinicio, etc.

UEFI

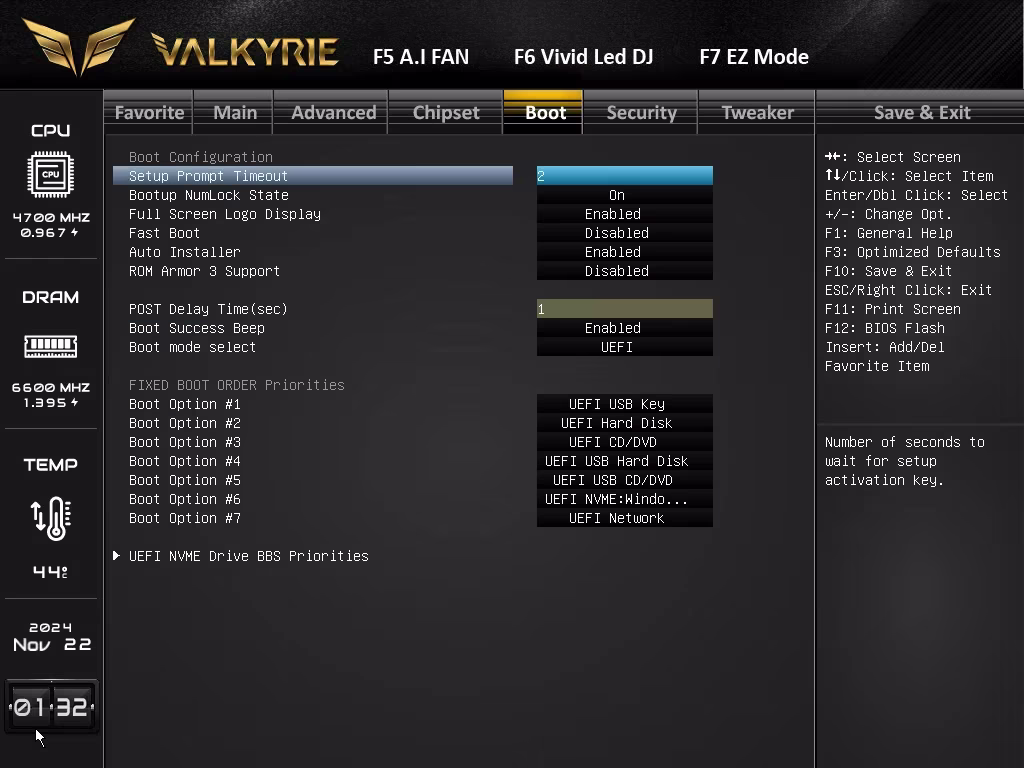

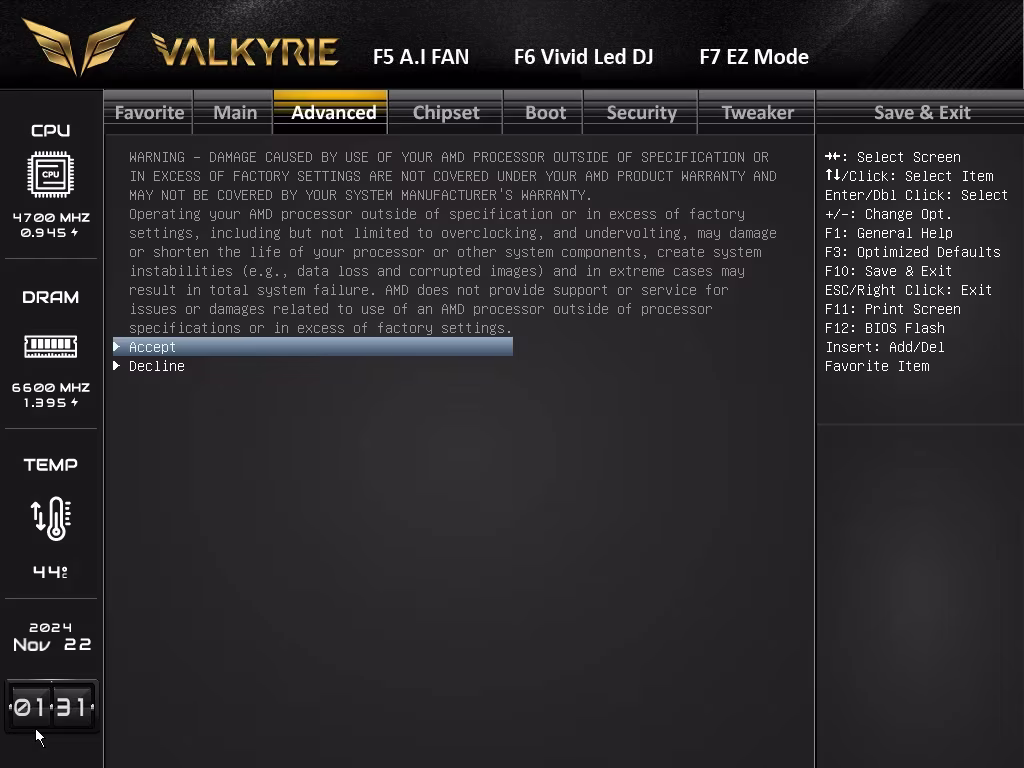

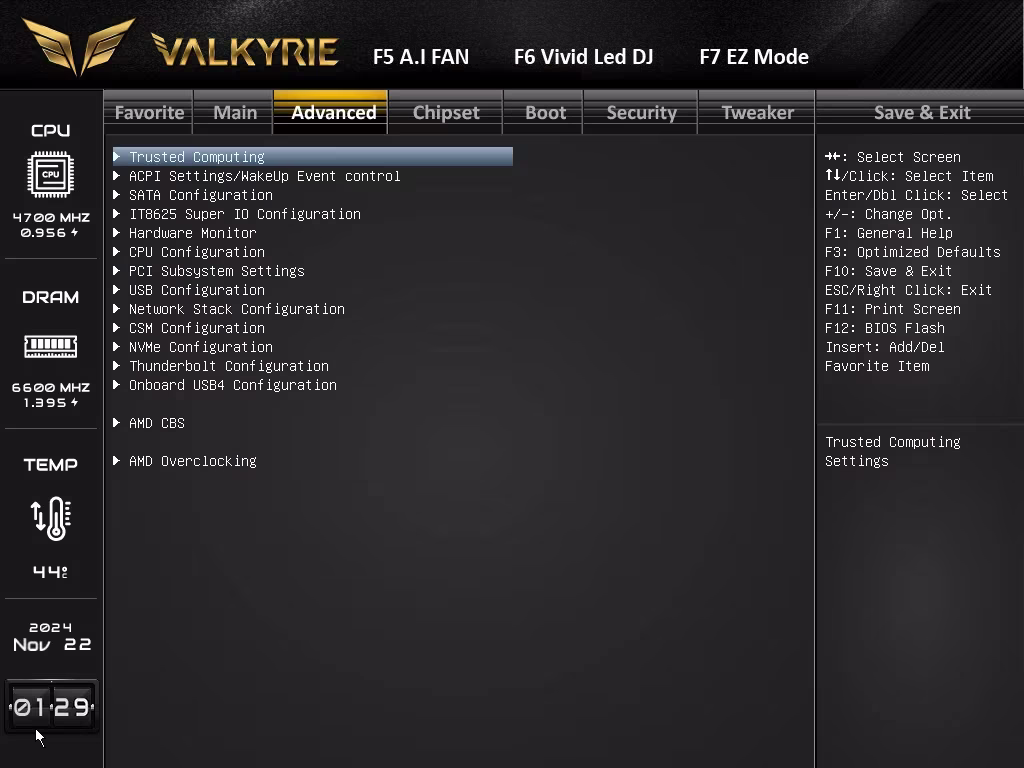

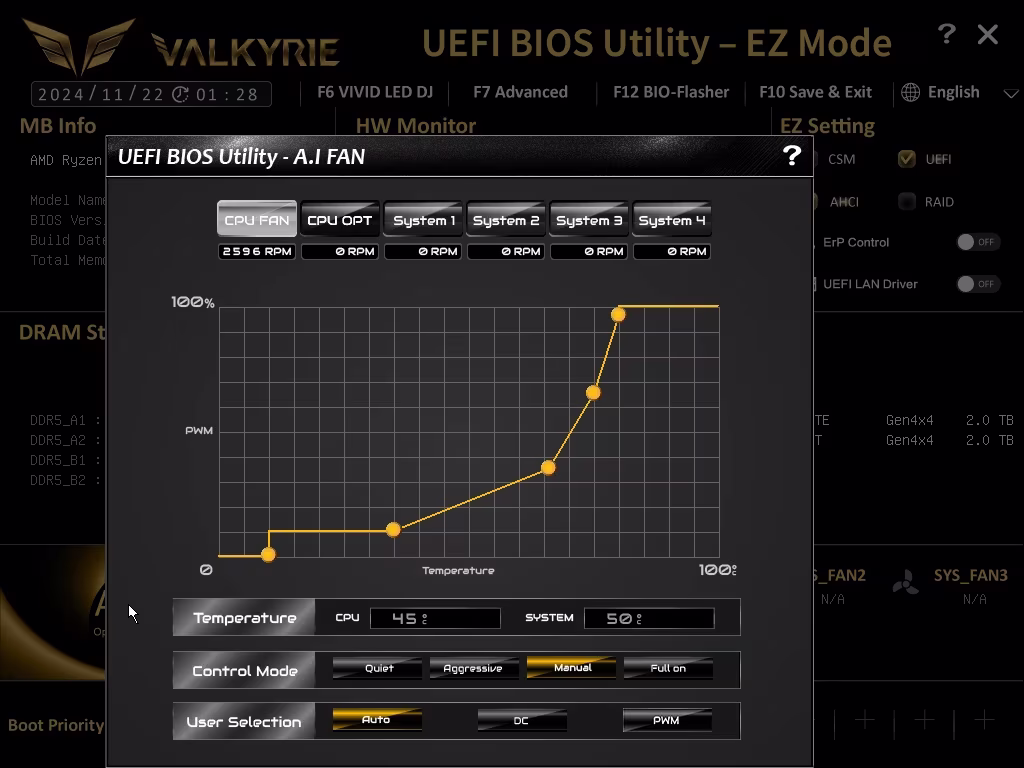

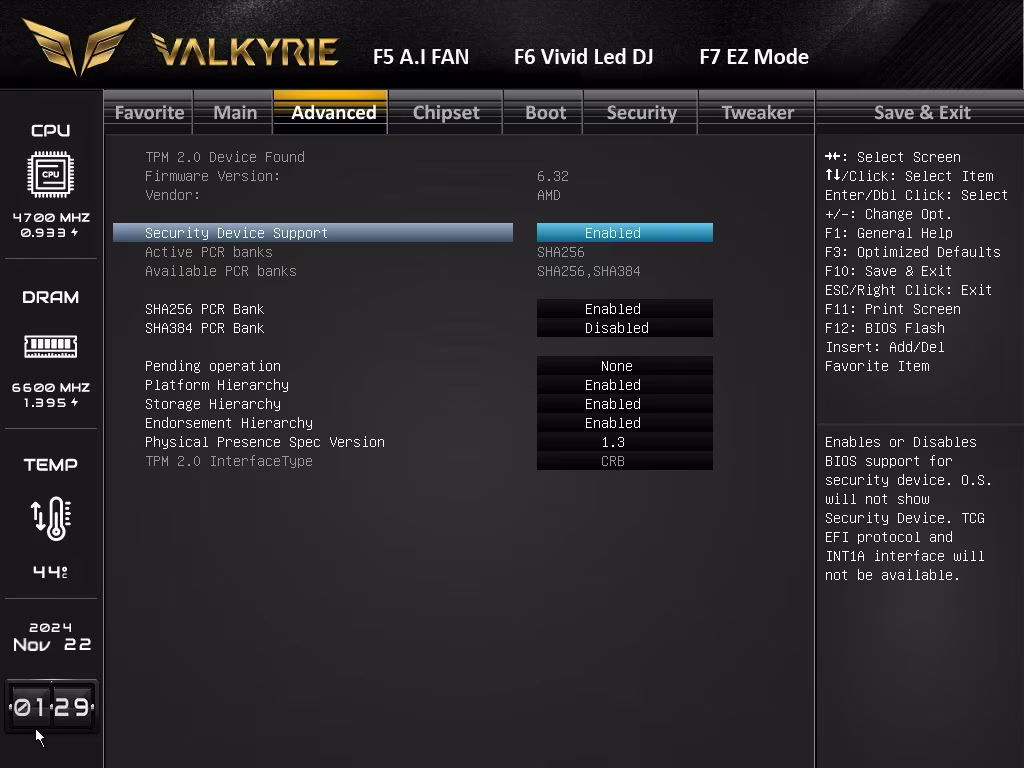

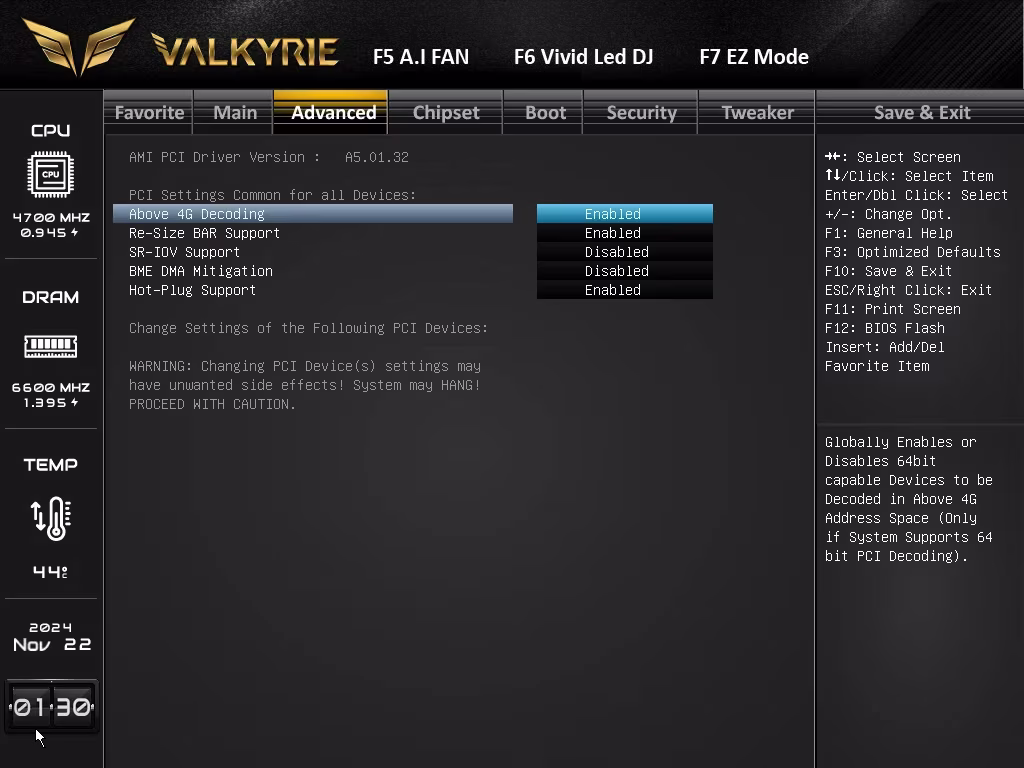

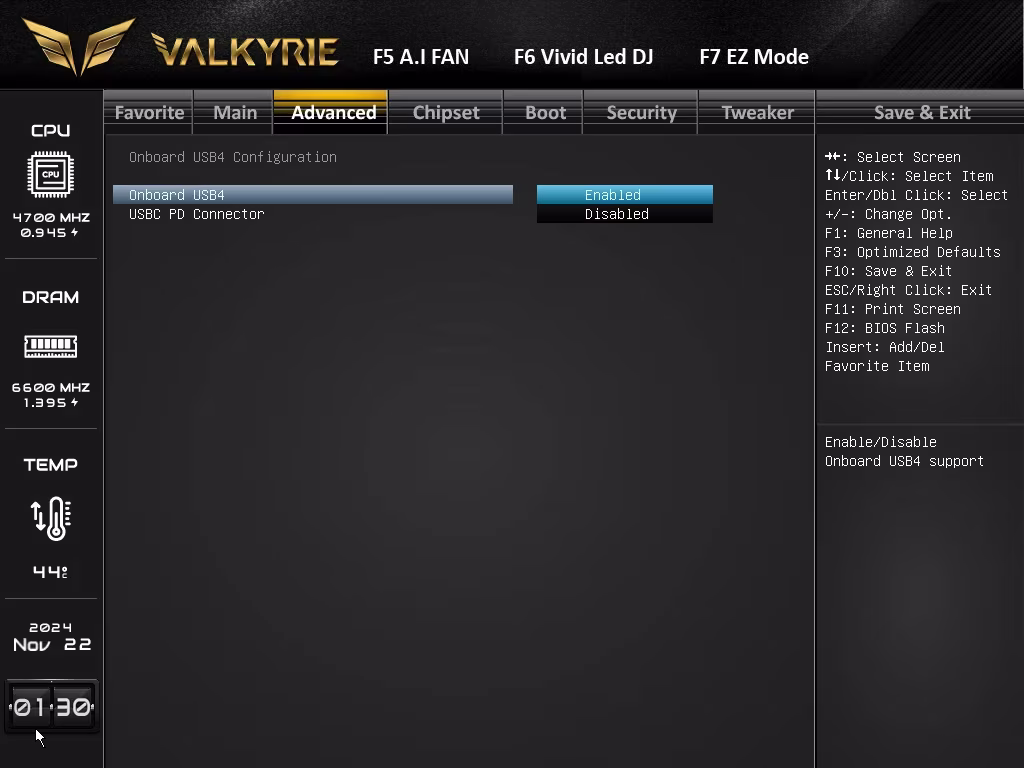

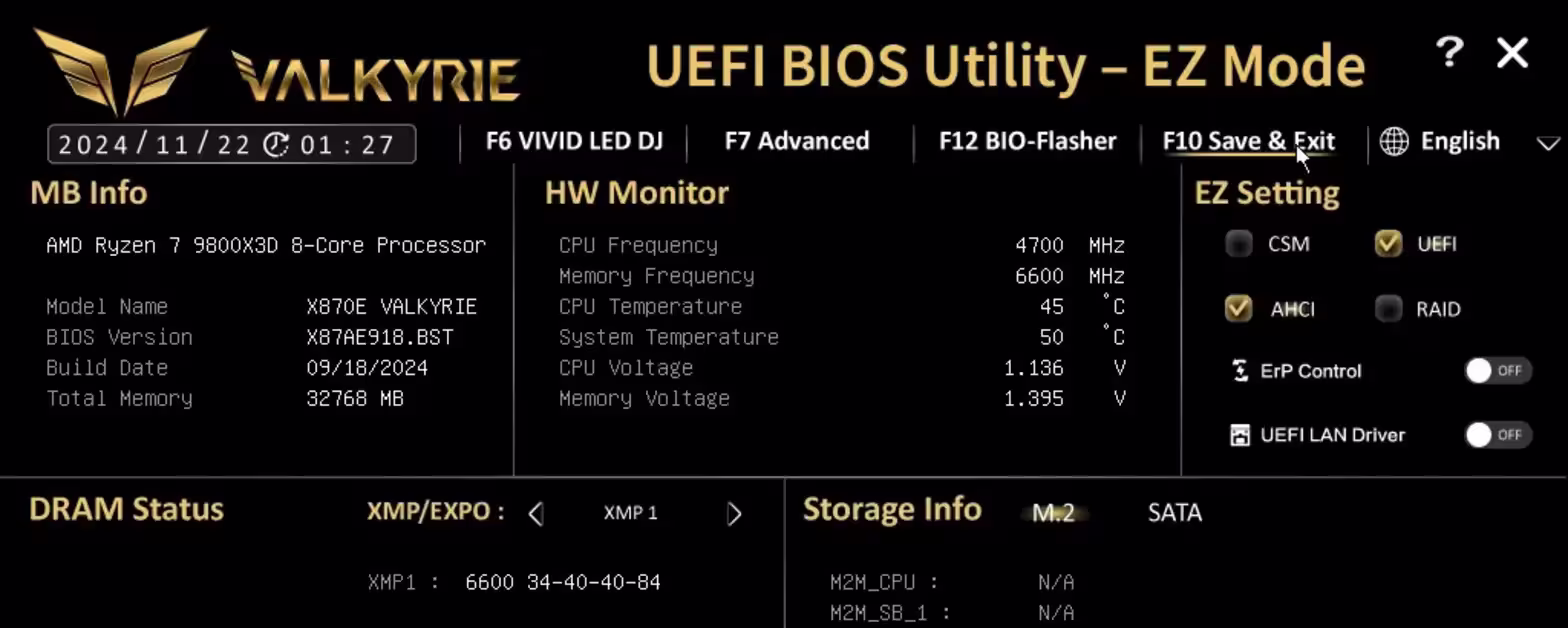

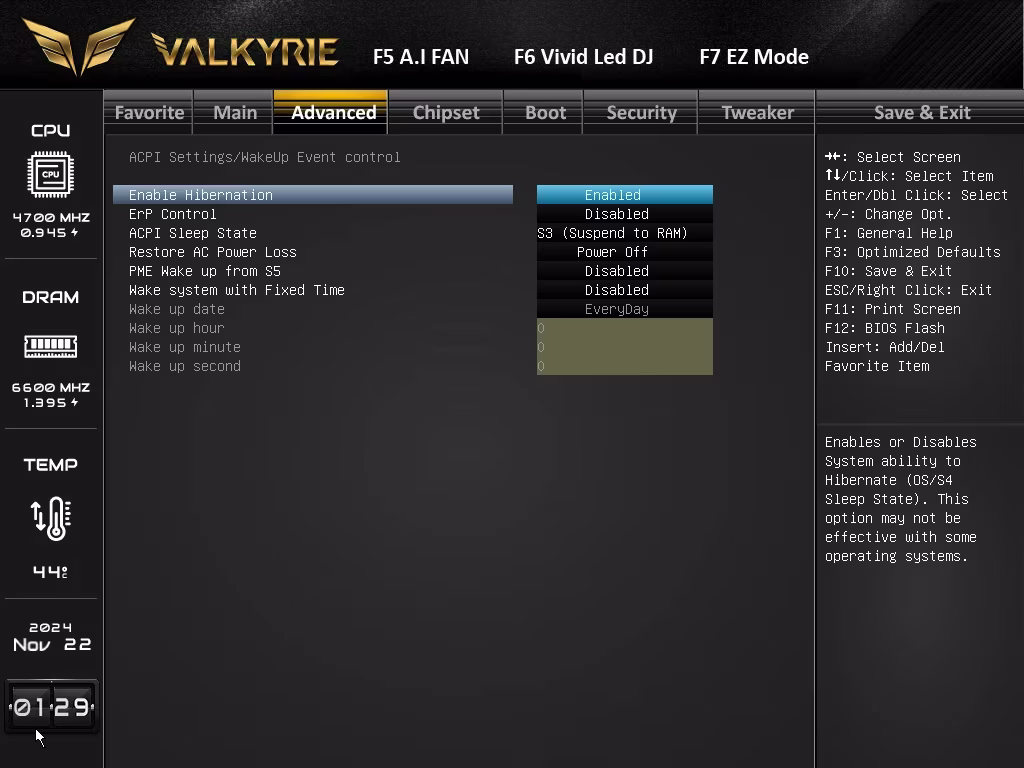

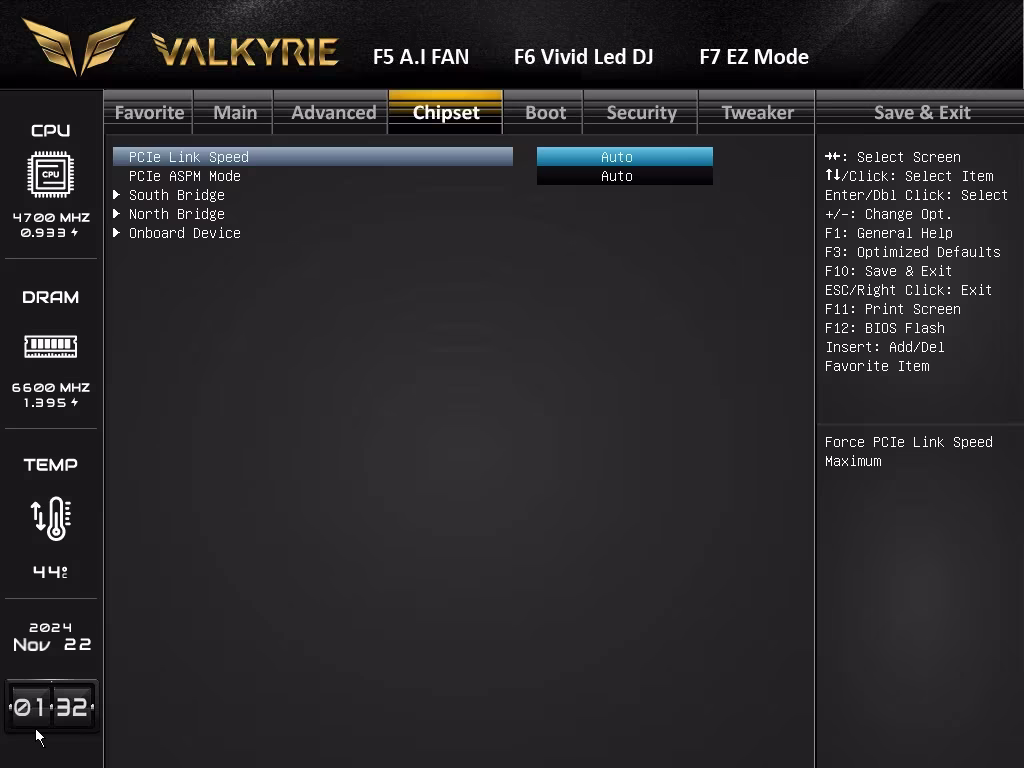

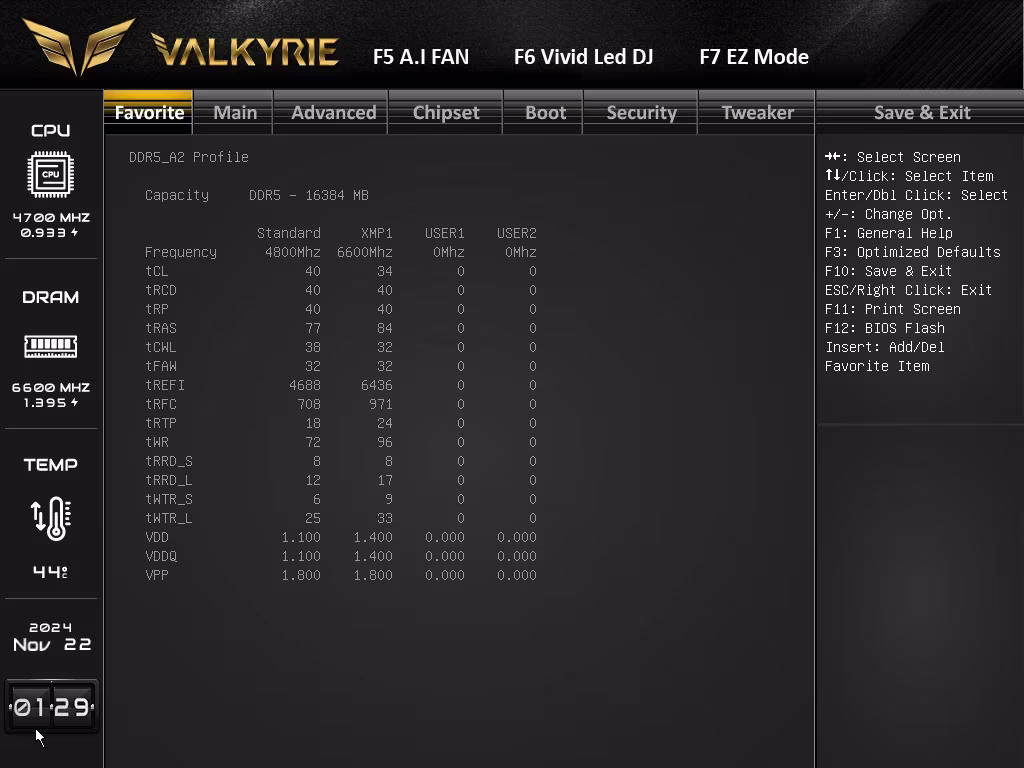

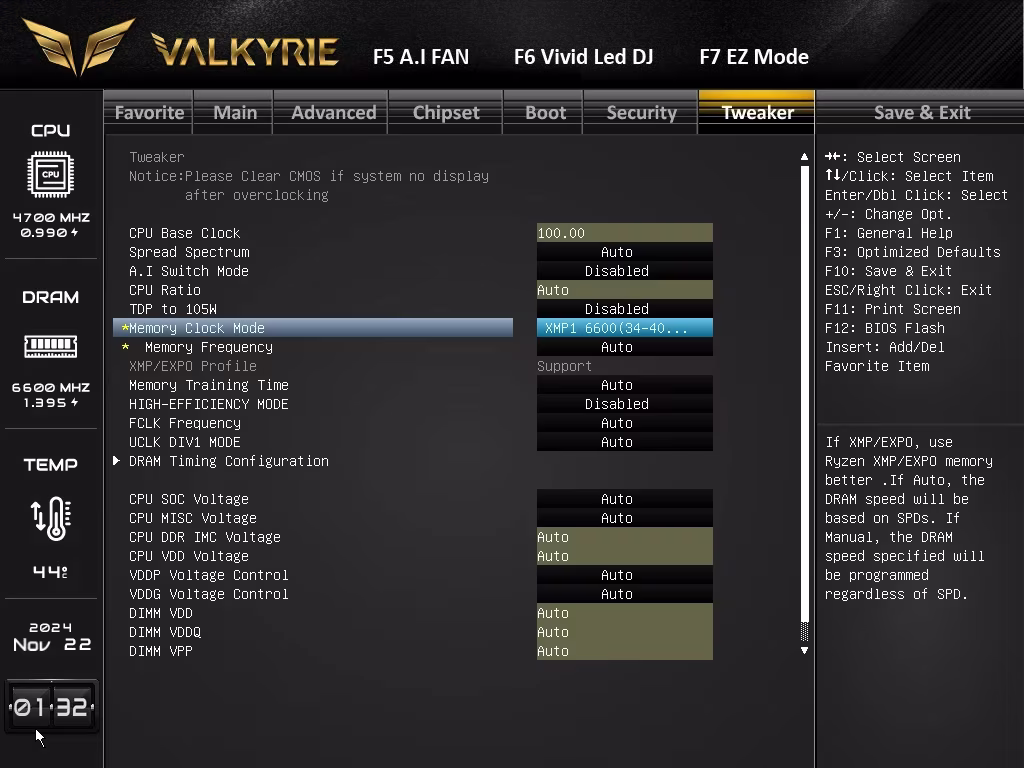

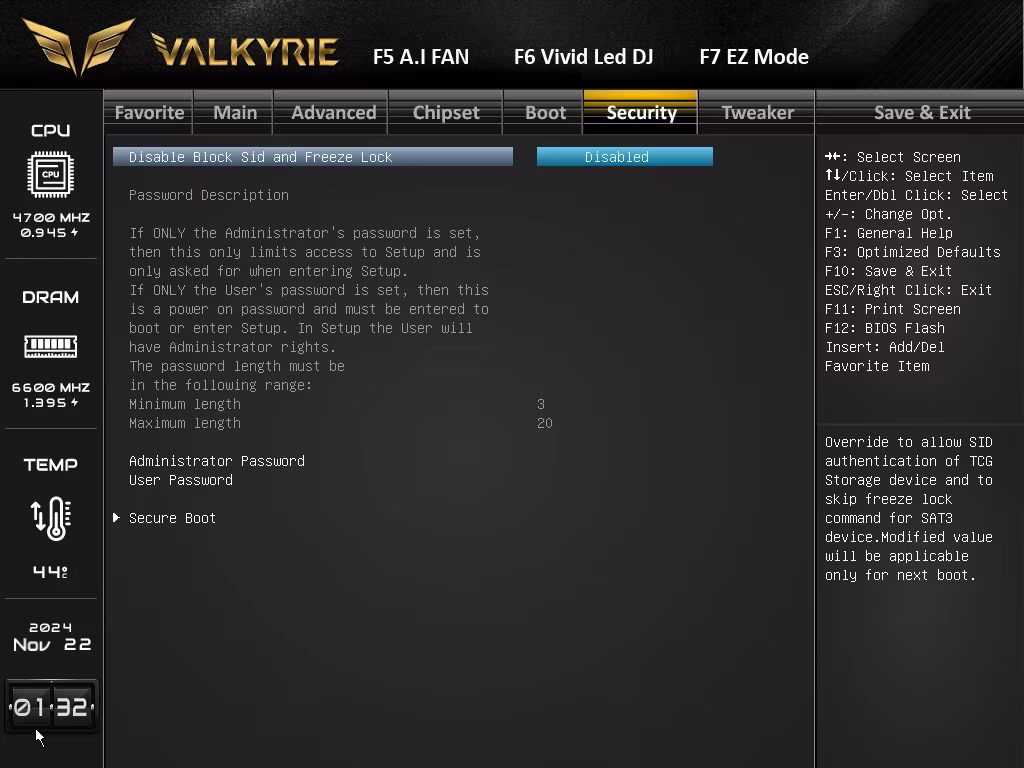

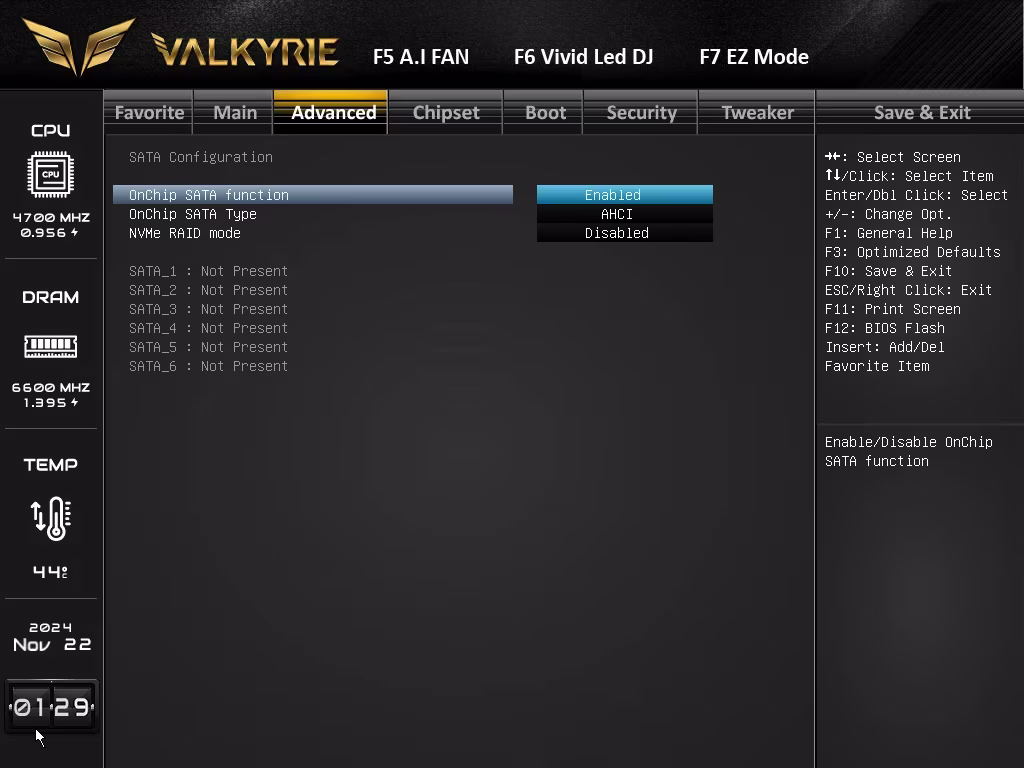

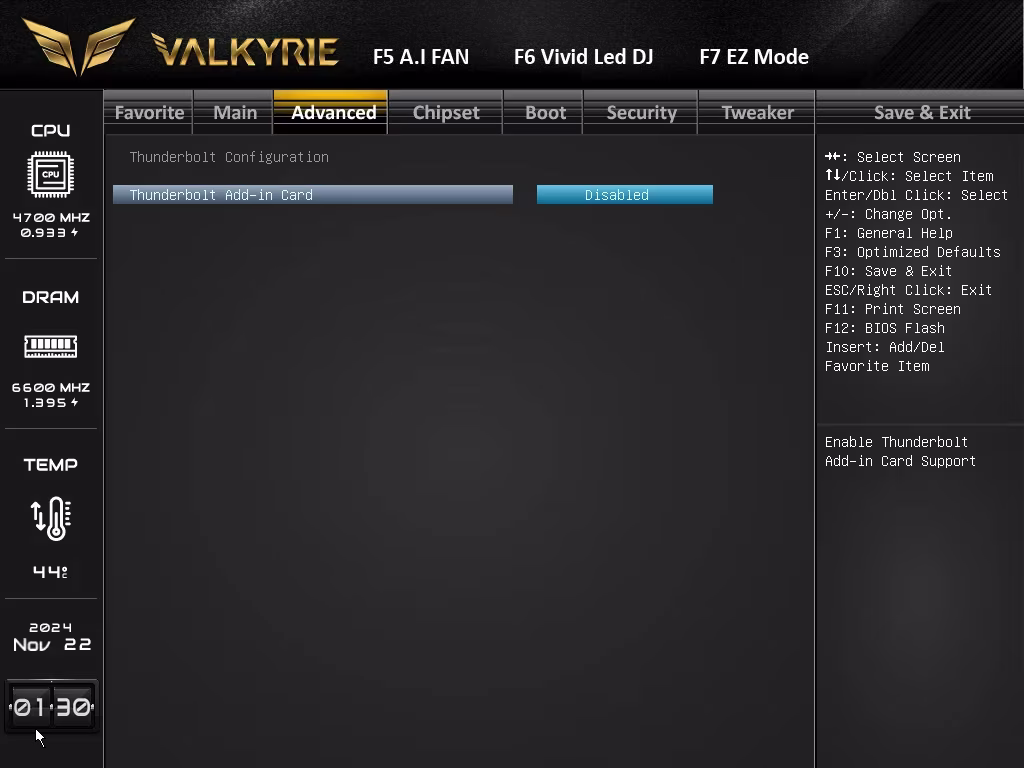

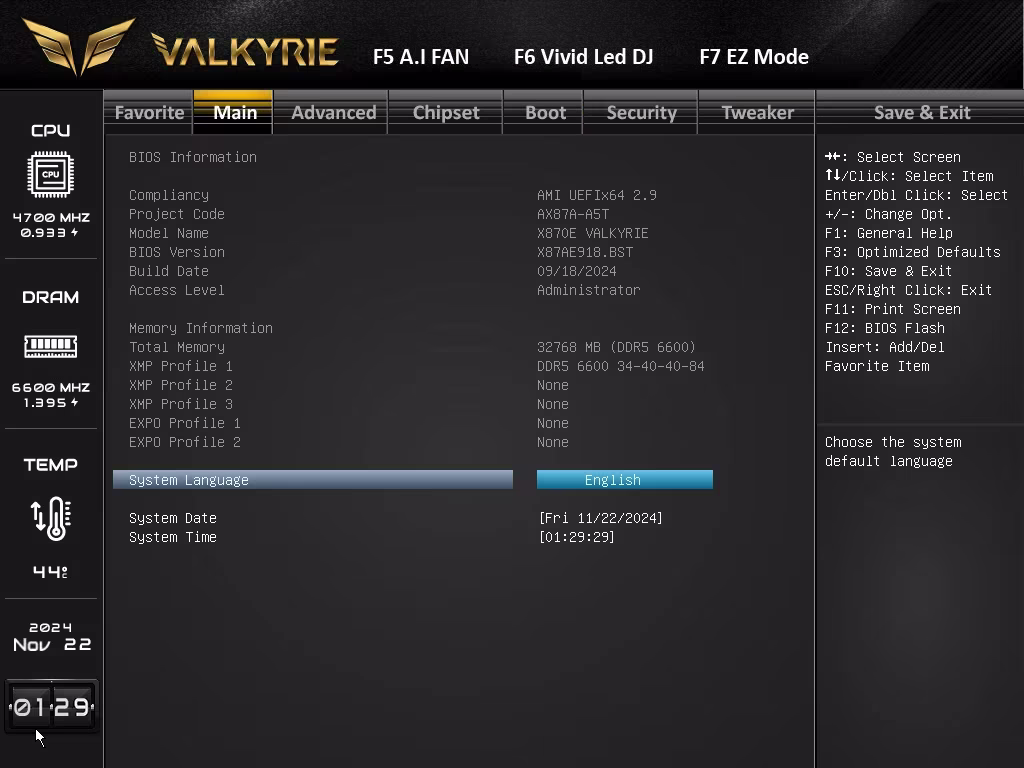

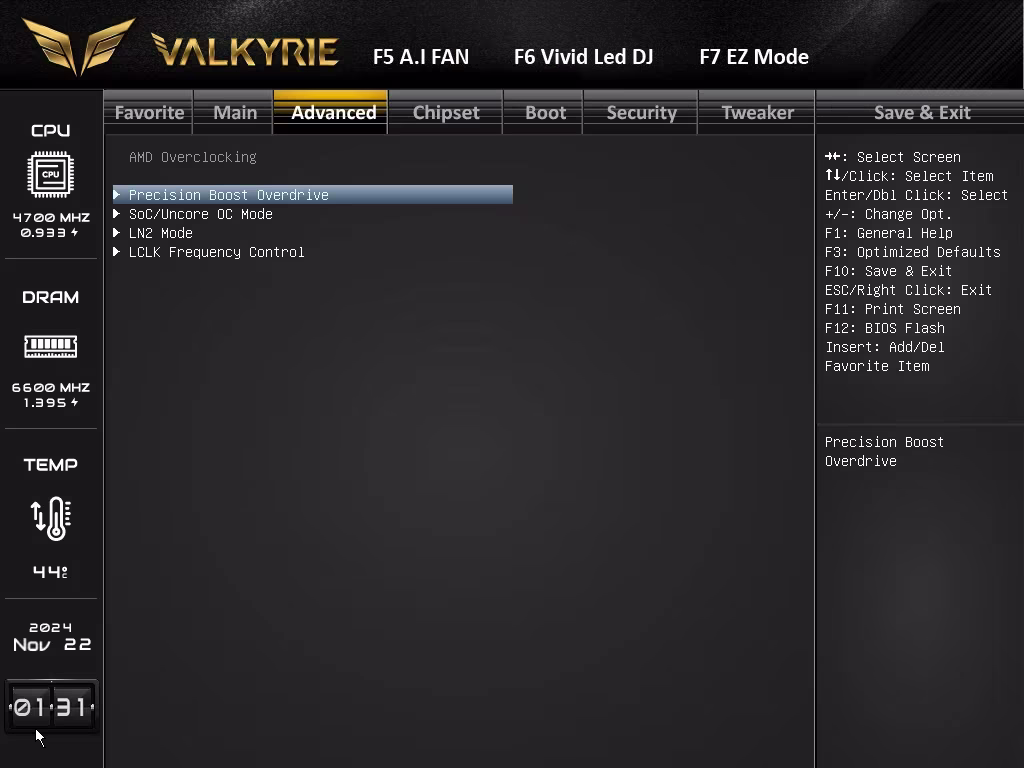

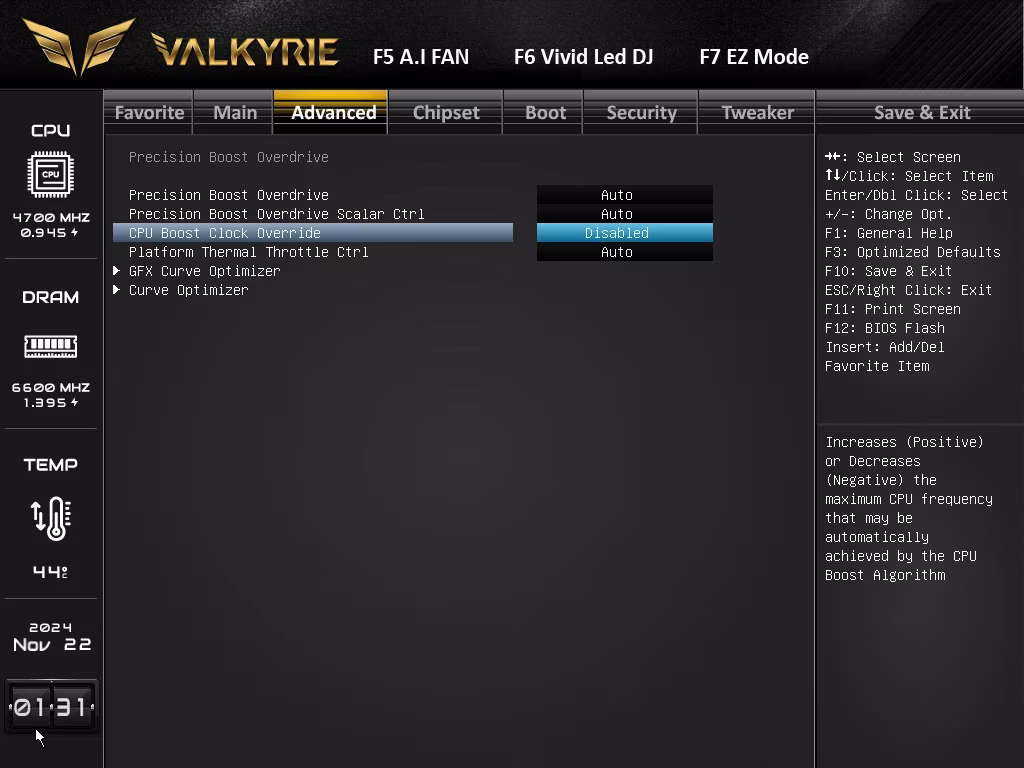

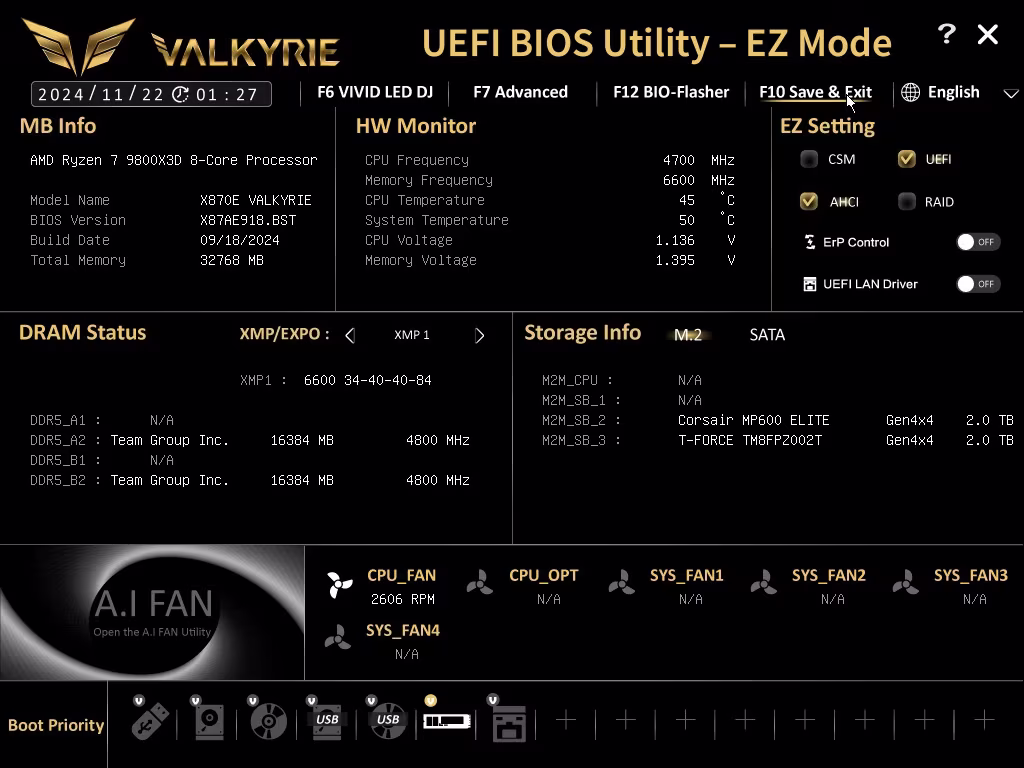

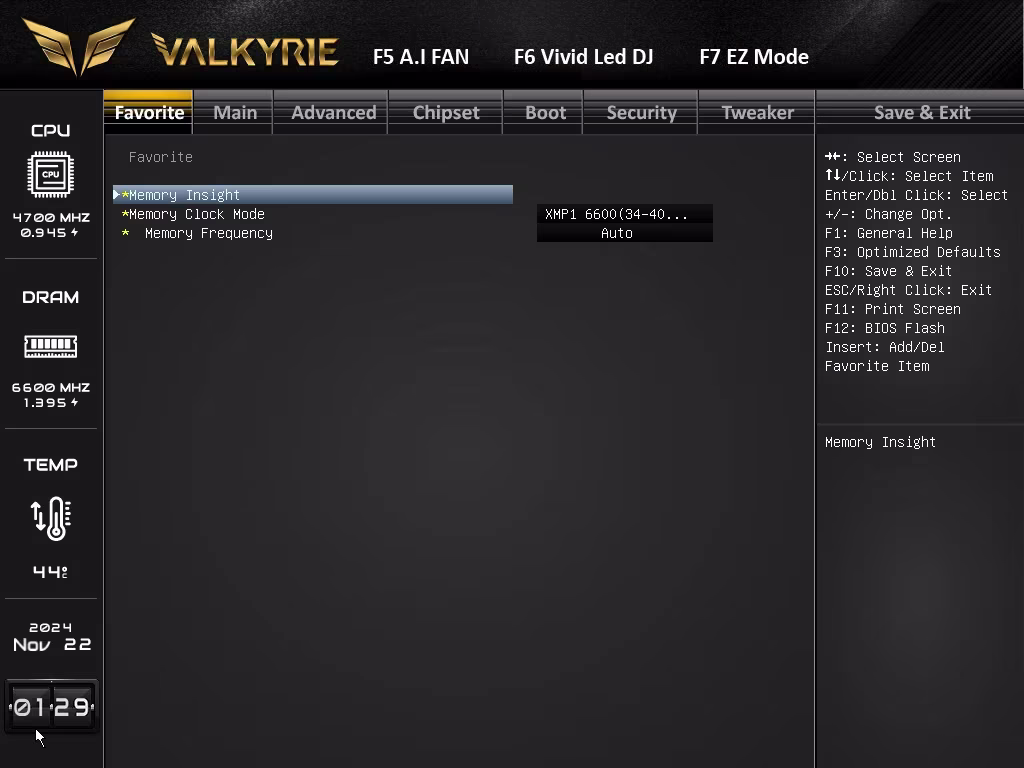

La UEFI desarrollada por Biostar es bastante completa, con una pantalla principal donde se pueden ajustar diversas cosas básicas, incluido el funcionamiento de los ventiladores o el perfil de funcionamiento de los módulos de RAM. Luego se pasa a una sección avanzada en la que se puede cambiar multitud de opciones de todo lo relacionado con las características de PCIe, USB, etc., aunque la organización no me termina de convencer. Se permite un OC automático del procesador, y opciones de subida de frecuencia de los módulos de RAM.

Pruebas


Para las pruebas no voy a entrar a fondo a explorar absolutamente todos los aspectos de la placa base porque, como sabréis los parroquianos de la web, no es el tipo de análisis que hacemos. Me centro más en los aspectos prácticos, que en una placa base base son las capacidades de sobrefrecuencia automáticas que incluye la UEFI del fabricante, y las temperaturas de funcionamiento del VRM —lo cual es algo fundamental—.

DRAM

El circuito de la DRAM está bien implementado. La memoria usada es una T-Force Delta RGB de DDR5-6600 puede ponerse fácilmente a DDR5-7400 con subtiempos 40-44-44-96 funcionando a 1.5 V, siendo valores que se pueden ajustar muchísimo más, y subir aún más. En su funcionamiento con OC, en la memoria no hay cosas como que sea «prácticamente estable» o «bastante estable». O lo es en cualquier situación o no lo es. En este caso lo he encontrado estable. Esa subida tiene cierto efecto en juegos, aunque varía mucho entre títulos. En Total War Warhammer 3 se gana en torno a un 3 %, pero como las temperaturas de los módulos se mantiene sobre los 53 ºC (∆27 ºC), es una ganancia gratuita de rendimiento. Como digo, se podría ajustar mucho más al alza en frecuencia, y se pueden ajustar más los subtiempos.

Temperatura VRM

En cuanto al VRM, en reposo se queda en unos 50 ºC (∆24 ºC), mientras que con un uso ligero del equipo en los 51 ºC (∆25 ºC), pero en una prueba de rendimiento con es Cinebench R23, tras dejarla durante media hora el VRM está a 58 ºC (∆32 ºC). Es un valor medio y por tanto la placa base tiene margen para procesadores de bastante mayor consumo, porque en esta prueba consume unos 158 W, o 104 W solo lo que son los núcleos del 9800X3D, y para un OC en condiciones adicional,.

Temperatura VRM (Cinebench R23, tras media hora), en ƼC
TUF Gaming Z790-Plus D4
23
X870E Valkyrie
32
B760M Gaming Plus Wifi
44

Prueba de arranque

Desde el momento en que se da al botón de encendido y arranca del todo Windows 11 presentando la caja de autenticación del usuario pasan 25.1 s con la SSD usada en este equipo, que es PCIe 4.0.

Tiempo en arrancar (en segundos)
B760M Gaming Plus Wifi
15.6
TUF Gaming Z790-Plus D4
20.4
X870E Valkyrie
35.2

Prueba de CPU

Normalmente el rendimiento de la CPU será igual, salvo en situaciones de sobrefrecuencia, salvo que el diseño de la alimentación sea muy malo, lo cual lleve a una limitación térmica de la CPU. Eso no ocurre en este modelo, ni en ninguno X870/E, pero hay que probarlo.

Cinebench 2024Blender 4.27-ZIP
X870E Valkyrie1392 p.321 p.132 314 p.

Prueba en juegos

Nuevamente, el rendimiento en juegos debería ser igual en todas las placas base en condiciones normales porque no hay ningún elemento que pueda limitarlas, aunque aquí sí podría entrar en juego mejores o peores diseños del sistema de conexión con la memoria. Esos problemas son casi inexistentes en las placas base en general, así que el rendimiento en juegos debería ser prácticamente el mismo. La tarjeta gráfica usada es una RTX 4090, con los juegos funcionando a FHD y calidad 'ultra', sin escalado de imagen.

Cyberpunk 2077TW Warhammer 3F1 24
X870E Valkyrie226.1 f/s265.7 f/s306 f/s

Conclusión


Las placas base X870E son las mejores del mercado para aquellos que tienen las mayores necesidades de conectividad y uso de PCIe 5.0, aunque no haya mucha diferencia con respecto a las X870. Pero para diferenciarlas las compañías como Biostar les introducen mejoras a nivel de códecs, Ethernet o visuales, y en todo ello la X870E Valkyrie destaca por sí misma. Y su precio no es exagerado respecto a las X870E de otras compañías para lo que ofrece, porque se sitúa sobre los 400 dólares. Me gustaría que estuviera más ampliamente disponible en la zona euro, pero eso son cosas de los distribuidores.

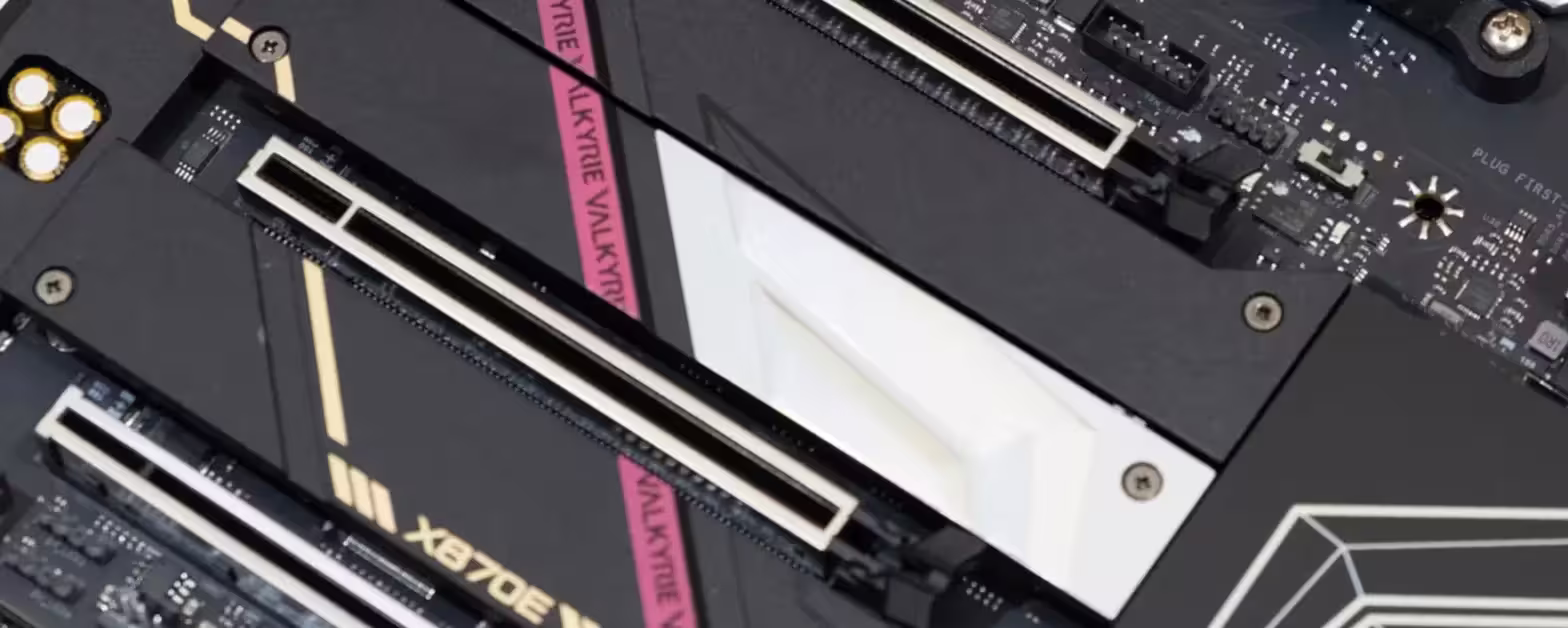

La única pega que le veo al diseño está relacionado con el posicionamiento de la M.2 de tipo PCIe 5.0. Queda justo debajo de la ranura de la tarjeta gráfica, lo cual puede ser molesto para los modelos de mayor consumo, que sufrirán de limitación térmica a máxima carga durante tiempo prolongado. Eso realmente no es un problema salvo para un puñado de usuarios, porque nadie usa a máxima velocidad las PCIe 5.0. El otro problema es que esa posición evita usar las PCI 5.0 con disipador propio con ventilador, que es lo que me habría gustado. Normalmente las M.2 PCIe 5.0 se ponen por encima de la ranura de la tarjeta gráfica por ello.

Pero dejando eso a un lado, que realmente por el precio de las unidades actuales no son atractivas y en un futuro habrá modelos de menor consumo y mayor rendimiento, la placa base es excelente. El sistema de alimentación está bien implementado con su diseño de 18+2+2, tiene refrigeración pasiva suficiente con los disipadores incluidos, la UEFI es fácil de entender, tiene cuatro ranuras M.2 y dos USB 4 traseros, junto a un buen códec de audio y controlador de Ethernet en condiciones. El diseño también me ha gustado especialmente, y tiene una construcción muy sólida y reforzada. Realmente no se le pueden poner pegas para lo que cuesta.

Recomendado Geektopia

Puntuación

9.3

sobre 10

Lo mejor

  • Buen diseño, construcción fiable y robusta.
  • Buena conectividad USB, incluyendo dos USB 4.
  • PCIe 5.0 para una SSD y tarjeta gráfica, además de otras tres ranuras M.2 PCIe 4.0.
  • Sus temperaturas de funcionamiento son bastante buenas.

Lo peor

  • La posición de la SSD PCIe 5.0 queda debajo de la tarjeta gráfica.
